Advisor.getExclusion
구문
설명
는 모델에 대한 모든 제외 정보를 표시합니다.exclusionInfo
= Advisor.getExclusion(modelName
)
은 모델의 블록, 하위 시스템 또는 Stateflow® 요소와 같은 엔터티에 대한 제외 정보를 가져옵니다. 제외 유형은 exclusionInfo
= Advisor.getExclusion(modelName
,filterType
,entityIdentifier
)filterType
인수로 지정됩니다. 엔터티는 entityIdentifier
인수로 지정됩니다.
예제
모델에서 제외 가져오기
모델에 제외를 추가한 다음 모델에서 제외를 가져옵니다.
slexAircraftExample
모델을 엽니다.
openExample('simulink_aerospace/AircraftLongitudinalFlightControlExample')

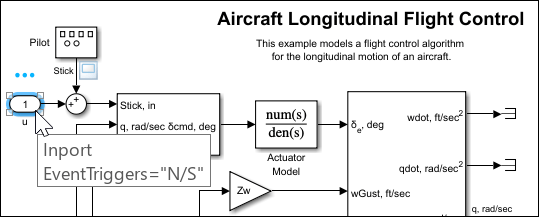

Simulink® 캔버스에서 Model Advisor 검사에서 제외하려는 엔터티를 클릭합니다. 이 예에서는 u
라는 Inport 블록을 클릭합니다.
블록에 제외를 추가하여 Model Advisor 분석에서 선택한 블록을 제외합니다. MATLAB® 명령 창에 다음을 입력합니다.
Advisor.addExclusion('slexAircraftExample','Block',gcb);
'Block'
은 제외 시 Simulink 블록을 필터링해야 함을 지정하고 gcb
함수는 선택한 블록에 대한 경로를 반환합니다. 자세한 내용은 gcb
를 참조하세요.다음을 입력하여 모델에서 제외를 가져옵니다.
exclusions = Advisor.getExclusion('slexAircraftExample');
u
Inport 블록에 추가하는 제외는 exclusions
의 첫 번째이자 유일한 요소입니다.
exclusions(1)
ans = AdvisorFilterSpecification with properties: filteredItem: [1×1 advisor.filter.IFilter] metadata: [1×1 advisor.filter.Metadata] mode: Exclude commentThread: [1×0 advisor.filter.Metadata Sequence] type: Block id: 'slexAircraftExample:1' checks: [1×1 String Sequence]
또는 Simulink 캔버스를 마우스 오른쪽 버튼으로 클릭하고 모델 어드바이저 > 모델 어드바이저 제외 편집기 열기을 선택하여 Model Advisor 제외 편집기에서 제외를 볼 수 있습니다.

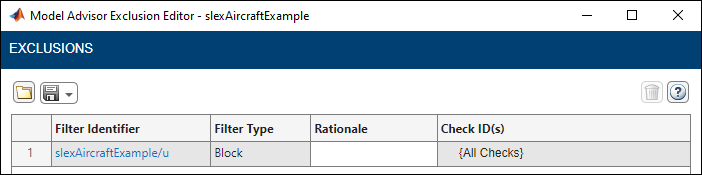

Model Advisor 제외 편집기에는 u
Inport 블록 제외에 대한 행이 포함된 테이블이 표시됩니다. Filter Identifier 열은 entityIdentifier
인수로 지정된 경로 이름을 표시하고 필터 유형 열은 filterType
인수로 지정된 제외 필터 유형을 표시합니다. 근거 및 검사 ID 열은 rationale
및 checks
인수와 연결됩니다.
특정 Simulink 블록에 대한 제외 받기
Model Advisor 분석에서 Simulink 블록을 제외하려면 Advisor.addExclusion
함수를 사용하십시오.
slexAircraftExample
모델을 엽니다.
openExample('simulink_aerospace/AircraftLongitudinalFlightControlExample')
Simulink 캔버스에서 Model Advisor 검사에서 제외하려는 엔터티를 클릭합니다. 이 예에서는 u
라는 Inport 블록을 클릭합니다.
블록에 제외를 추가하여 Model Advisor 분석에서 선택한 블록을 제외합니다. MATLAB 명령 창에 다음을 입력합니다.
Advisor.addExclusion('slexAircraftExample','Block',gcb);
'Block'
은 제외 시 Simulink 블록을 필터링해야 함을 지정하고 gcb
함수는 선택한 블록에 대한 경로를 반환합니다. 자세한 내용은 gcb
를 참조하세요.다음을 입력하여 u
Inport 블록에 대한 제외를 가져옵니다.
exclusion = Advisor.getExclusion('slexAircraftExample','Block',gcb)
exclusion = AdvisorFilterSpecification with properties: filteredItem: [1×1 advisor.filter.IFilter] metadata: [1×1 advisor.filter.Metadata] mode: Exclude commentThread: [1×0 advisor.filter.Metadata Sequence] type: Block id: 'slexAircraftExample:1' checks: [1×1 String Sequence]
또는 Simulink 캔버스를 마우스 오른쪽 버튼으로 클릭하고 모델 어드바이저 > 모델 어드바이저 제외 편집기 열기을 선택하여 Model Advisor 제외 편집기에서 제외를 볼 수 있습니다.
Model Advisor 제외 편집기에는 u
Inport 블록 제외에 대한 행이 포함된 테이블이 표시됩니다. Filter Identifier 열은 entityIdentifier
인수로 지정된 경로 이름을 표시하고 필터 유형 열은 filterType
인수로 지정된 제외 필터 유형을 표시합니다. 근거 및 검사 ID 열은 rationale
및 checks
인수와 연결됩니다.
입력 인수
modelName
— 제외할 모델
문자형 벡터 | string형 배열
제외할 모델로, 문자형 벡터 또는 string형 배열로 지정됩니다.
예: Advisor.getExclusion('mymodel');
데이터형: char
| string
filterType
— 제외할 엔터티 유형
Block
| BlockType
| Subsystem
| Library
| MaskType
| ...
제외할 항목의 유형으로, 다음 값 중 하나로 지정됩니다.
값 | 설명 |
---|---|
Block | Simulink 블록 |
BlockType | 특정 BlockType 속성 값을 가진 블록 |
Subsystem | 하위 시스템 내부의 블록 |
Library | 라이브러리 블록의 인스턴스 |
MaskType | 특정 MaskType 속성 값을 가진 블록 또는 하위 시스템 |
Stateflow | Simulink의 Stateflow 블록 |
Chart | Stateflow 차트 내의 모든 항목 |
State | Stateflow 상태 |
Transition | Stateflow 전환 |
Junction | Stateflow 연결점 |
GraphicalFunction | Stateflow 그래픽 기능 |
MatlabFunction | Stateflow MATLAB 기능 |
SimulinkFunction | Stateflow Simulink 기능 |
TruthTable | Stateflow 진리표 |
SimulinkBasedState | Simulink의 Stateflow 기반 상태 |
예: Advisor.getExclusion('mymodel', 'Block', 'mymodel/Constant')
데이터형: char
| string
entityIdentifier
— 제외하려는 엔터티의 식별자입니다.
BlockType
값 | MaskType
값 | 경로명
제외할 엔터티의 식별자로, BlockType
속성 값, MaskType
속성 값 또는 경로 이름으로 지정됩니다.
filterType
인수를 다음과 같이 지정한 경우:
BlockType
,BlockType
값을 지정합니다.gcb
및get_param
기능을 사용하여 현재 선택된 블록과 블록 유형을 가져올 수 있습니다. 예를 들어:myblock = gcb; blockType = get_param(myblock,'BlockType'); Advisor.getExclusion('mymodel','BlockType',blockType);
MaskType
,MaskType
값을 지정합니다.gcb
및get_param
기능을 사용하여 현재 선택된 엔터티와 마스크 유형을 가져올 수 있습니다. 예를 들어:blockWithMask = gcb; maskType = get_param(blockWithMask,'MaskType'); Advisor.getExclusion('mymodel','MaskType',maskType);
다른
filterType
인수를 입력한 다음 엔터티의 경로 이름을 지정합니다.gcb
함수를 사용하여 엔터티의 경로 이름을 얻을 수 있습니다. 예를 들어:myblock = gcb; Advisor.getExclusion('mymodel','Block',myblock)
예: Advisor.getExclusion('mymodel', 'Block', 'mymodel/Constant')
데이터형: char
| string
출력 인수
exclusionInfo
— 제외 정보
AdvisorFilterSpecification
개체 | advisor.filter.FilterSpecification
Sequence
AdvisorFilterSpecification
객체 또는 advisor.filter.FilterSpecification
Sequence
로 반환되는 제외 정보입니다. advisor.filter.FilterSpecification
Sequence
에는 각 제외에 대한 AdvisorFilterSpecification
개체가 포함되어 있습니다.
참고
표시된 결과의 checks
속성이 .*인 경우 Model Advisor는 모든 검사에서 해당 엔터티를 제외합니다.
대체 기능
모델 고문 제외 편집자
Model Advisor Exclusion Editor를 사용하여 제외를 볼 수도 있습니다. 모델에 대한 제외 정보를 보려면 Simulink 캔버스를 마우스 오른쪽 버튼으로 클릭하거나 엔터티를 마우스 오른쪽 버튼으로 클릭하고 Model Advisor > Open Model Advisor Exclusion Editor를 선택합니다. 자세한 내용은 Exclude Blocks from Model Advisor Check Analysis를 참조하세요.
버전 내역
R2021a에 개발됨R2020a: Simulink 식별자(SID) 대신 경로 이름을 사용하세요.
Simulink.ID.getSID
함수는 권장되지 않습니다. entityIdentifier
인수를 지정할 때 Simulink 식별자(SID) 대신 경로 이름을 사용하십시오. gcb
또는 find_system
함수를 사용하여 경로 이름을 찾을 수 있습니다.
