Slider Gain

슬라이더를 사용하여 스칼라 이득에 변화 주기

•

라이브러리:
Simulink / Math Operations

설명

Slider Gain 블록을 통해 시뮬레이션 중에 스칼라 이득을 수정할 수 있습니다. 슬라이더 파라미터를 사용하여 이득을 수정할 수 있습니다.

예제

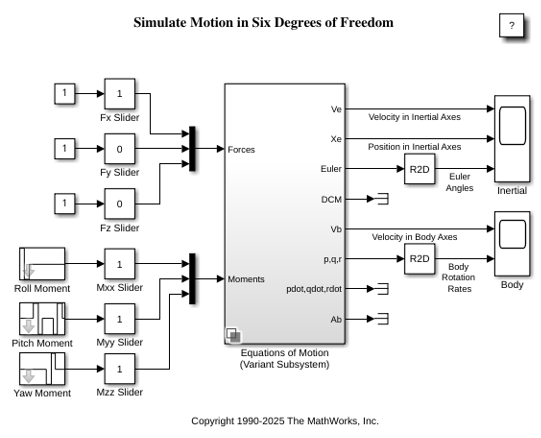

6자유도(6DOF)로 운동 시뮬레이션하기

이 예제에서는 6DOF (Euler Angles) (Aerospace Blockset) 블록을 사용하여 Simulink®에서 6자유도(6DOF) 운동을 모델링하는 방법을 보여줍니다. 이 모델은 어떤 물체나 차량이 경험하는 운동을 재현하며, 세 축의 회전(피치, 롤, 요)과 세 축의 평행 이동이 포함됩니다.

• 스크립트 열기

포트

입력

Port_1 — 입력 신호

스칼라 | 벡터 | 행렬

Slider Gain 블록은 실수 값 또는 복소수 값 스칼라, 벡터 또는 행렬 입력을 받습니다. 이 블록은 고정소수점 데이터형을 지원합니다.

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

출력

Port_1 — 입력에 이득을 곱한 값

스칼라 | 벡터 | 행렬

Slider Gain 블록은 입력에 상수 이득 값을 곱한 값을 출력합니다. 블록에 대한 입력이 실수이고 이득이 복소수이면 출력은 복소수입니다.

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point

파라미터

슬라이더 이득 — 이득 값

0 (디폴트 값) | 실수 값

입력에 적용되는 이득 값을 선택합니다.

프로그래밍 방식의 사용법

블록 파라미터: gain

유형: 문자형 벡터

값: 실수형 스칼라

디폴트 값: '1'

낮음 — 슬라이더 범위의 하한

0 (디폴트 값) | 실수 값

슬라이더 범위의 하한을 지정합니다.

프로그래밍 방식의 사용법

블록 파라미터: low

유형: 문자형 벡터

값: 실수형 스칼라

디폴트 값: '0'

높음 — 슬라이더 범위의 상한

2 (디폴트 값) | 실수 값

슬라이더 범위의 상한을 지정합니다.

프로그래밍 방식의 사용법

블록 파라미터: high

유형: 문자형 벡터

값: 실수형 스칼라

디폴트 값: '2'

블록 특성

데이터형	Boolean | double | fixed point | integer | single
직접 피드스루	아니요
다차원 신호	예
가변 크기 신호	예
영점교차 검출	아니요

확장 기능

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

PLC 코드 생성
Simulink® PLC Coder™를 사용하여 Structured Text 코드를 생성할 수 있습니다.

고정소수점 변환
Fixed-Point Designer™를 사용하여 고정소수점 시스템을 설계하고 시뮬레이션할 수 있습니다.

버전 내역

R2006a 이전에 개발됨

참고 항목

Gain
