Simulink.sdi.view

R2026b

시뮬레이션 데이터 인스펙터 열기

구문

Simulink.sdi.view

Simulink.sdi.view(pane)

설명

Simulink.sdi.view는 시뮬레이션 데이터 인스펙터를 엽니다. 스크립트를 작성하여 데이터를 플로팅하고 시뮬레이션 데이터 인스펙터 속성을 사용자 지정한 다음 Simulink.sdi.view를 사용하여 결과를 확인할 수 있습니다.

Simulink.sdi.view(pane)은 시뮬레이션 데이터 인스펙터를 검사 창이나 비교 창으로 엽니다.

예제

프로그래밍 방식으로 시뮬레이션 데이터 인스펙터 열기

프로그래밍 방식으로 시뮬레이션 데이터 인스펙터를 열어 데이터를 시각화하고, 검사하고, 분석할 수 있습니다.

Simulink.sdi.view

Run 객체 만들기 및 데이터 보기

Run 객체를 만들고 Run 객체에 데이터를 추가한 후 시뮬레이션 데이터 인스펙터의 활성 탭에서 데이터를 봅니다.

Run 객체에 대한 데이터 만들기

두 개의 timeseries 객체를 만들어 사인 신호와 코사인 신호의 데이터를 포함합니다. 각 timeseries 객체에 설명적 이름을 지정합니다.

time = linspace(0,20,101);

sine_vals = sin(2*pi/5*time);
sine_ts = timeseries(sine_vals,time);
sine_ts.Name = "Sine, T=5";

cos_vals = cos(2*pi/8*time);
cos_ts = timeseries(cos_vals,time);
cos_ts.Name = "Cosine, T=8";

Run 객체 만들기 및 데이터 추가하기

시뮬레이션 데이터 인스펙터를 열려면 Simulink.sdi.view를 사용합니다.

Simulink.sdi.view

작업 공간에서 시뮬레이션 데이터 인스펙터로 데이터를 가져오기 위해 Simulink.sdi.Run.create를 사용하여 Simulink.sdi.Run 객체를 만듭니다. Run 객체의 Name 속성 및 Description 속성을 사용하여 메타데이터 정보를 추가합니다.

sinusoidsRun = Simulink.sdi.Run.create;
sinusoidsRun.Name = "Sinusoids";
sinusoidsRun.Description = "Sine and cosine signals with different frequencies";

작업 공간에서 만든 데이터를 빈 Run 객체에 추가합니다.

add(sinusoidsRun,"vars",sine_ts,cos_ts);

 0.091530s wall, 0.156250s user + 0.031250s system = 0.187500s CPU (204.9%)

시뮬레이션 데이터 인스펙터에 데이터 플로팅하기

각 신호에 대응되는 Simulink.sdi.Signal 객체에 액세스하려면 getSignalByIndex를 사용하십시오. Simulink.sdi.Signal 객체 속성을 사용하여 신호의 선 스타일과 색을 지정하고 시뮬레이션 데이터 인스펙터에서 신호를 플로팅할 수 있습니다. 예를 들어 각 신호에 LineColor 속성과 LineDashed 속성을 지정합니다.

sine_sig = getSignalByIndex(sinusoidsRun,1);
sine_sig.LineColor = [0 0 1];
sine_sig.LineDashed = "-.";

cos_sig = sinusoidsRun.getSignalByIndex(2);
cos_sig.LineColor = [1 0 0];
cos_sig.LineDashed = "--";

시뮬레이션 데이터 인스펙터 플로팅 영역의 활성 탭에서 2×1 서브플롯 레이아웃을 구성하려면 Simulink.sdi.setSubPlotLayout을 사용합니다. 상단 서브플롯에 사인 신호를 플로팅하고 하단 서브플롯에 코사인 신호를 플로팅하려면 plotOnSubPlot을 사용합니다.

Simulink.sdi.setSubPlotLayout(2,1);

plotOnSubPlot(sine_sig,1,1,true);
plotOnSubPlot(cos_sig,2,1,true);

커서를 사용하여 데이터 검사하기

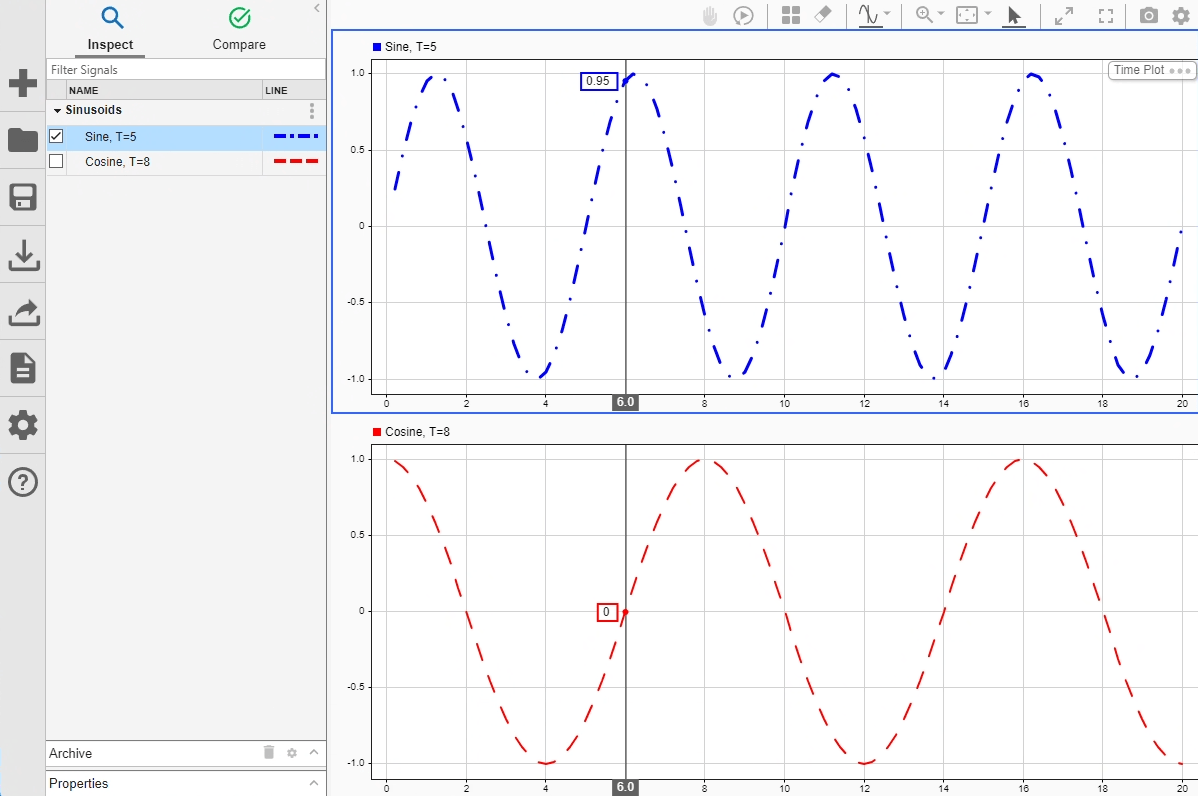

특정 시간에서의 신호 값에 액세스하려면 플롯에 커서를 추가하면 됩니다. 예를 들어, Sine 신호는 약 6초에서 국소 최댓값을 가지는 것으로 보입니다. 플롯에 커서를 하나 추가하고 6초에서의 신호 값을 관측합니다.

Simulink.sdi.setNumCursors(1)
Simulink.sdi.setCursorPositions("left",6)

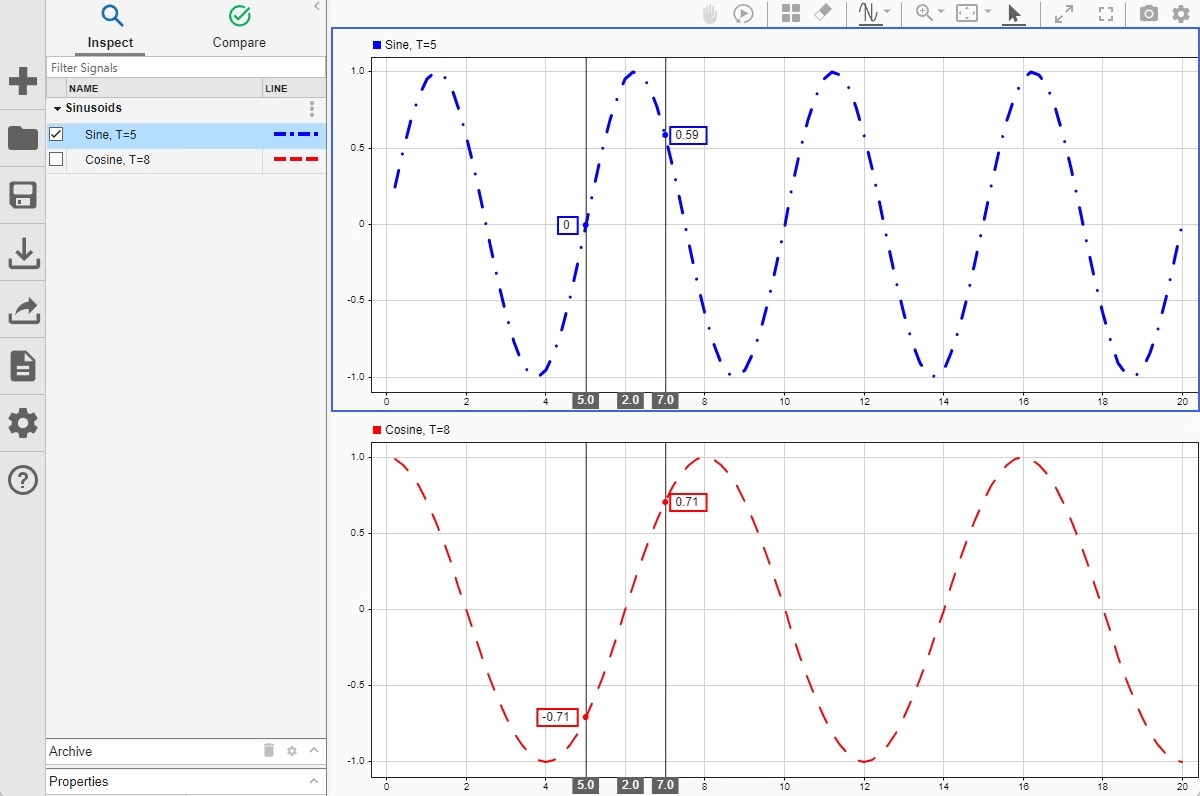

두 점 간의 시간 차이를 측정하거나 정의된 구간 내에서 기술 통계량을 추출하려면 커서 두 개를 추가합니다.

Simulink.sdi.setNumCursors(2)
Simulink.sdi.setCursorPositions("left",5,"right",7)

max 함수를 사용하여 커서 간 Sine 신호의 국소 최대 샘플 값을 확인합니다.

[t1,t2] = Simulink.sdi.getCursorPositions;
localMax = max(sine_sig,t1,t2)

localMax =
0.9980

시뮬레이션 데이터 인스펙터 닫기 및 데이터 저장하기

플로팅된 신호 데이터의 검사가 끝나면 시뮬레이션 데이터 인스펙터를 닫고 세션을 MLDATX 파일에 저장할 수 있습니다.

Simulink.sdi.close("sinusoids.mldatx")

입력 인수

pane — 데이터를 검사하거나 비교하는 옵션

Simulink.sdi.GUITabType.InspectSignals (디폴트 값) | Simulink.sdi.GUITabType.CompareRuns

데이터를 검사하거나 비교하는 옵션으로, 다음 옵션 중 하나로 지정됩니다.

• Simulink.sdi.GUITabType.InspectSignals — 시뮬레이션 데이터 인스펙터를 검사 창으로 엽니다.

• Simulink.sdi.GUITabType.CompareRuns — 시뮬레이션 데이터 인스펙터를 비교 창으로 엽니다.

대안

Simulink^® 편집기 도구 모음에서 시뮬레이션 데이터 인스펙터 버튼 을 사용하여 시뮬레이션 데이터 인스펙터를 열 수 있습니다.

버전 내역

R2011b에 개발됨
