레거시 함수의 고정소수점 파라미터

모델 열기

이 예제에서는 레거시 코드 툴을 사용하여 고정소수점 데이터형 파라미터를 사용하는 입력값과 출력값을 전달하는 레거시 C 함수를 통합하는 방법을 보여줍니다.

레거시 코드 툴을 사용하면 다음이 가능합니다.

  • 레거시 함수 사양 제공

  • 시뮬레이션 중에 레거시 코드를 호출하는 데 사용되는 C-MEX S-Function 생성

  • 생성된 S-Function을 시뮬레이션용으로 컴파일 및 빌드

레거시 함수 사양 제공하기

레거시 코드 툴과 함께 제공되는 함수는 특정 데이터 구조체 또는 구조체로 구성된 배열을 인수로 받습니다. 데이터 구조체는 첫 번째 입력값으로 'initialize'를 사용하여 함수 legacy_code()를 호출함으로써 초기화됩니다. 구조체를 초기화한 후에는 통합하려는 레거시 코드에 해당하는 값에 속성을 할당해야 합니다. 이 예제에서 호출하는 레거시 함수의 프로토타입은 다음과 같습니다.

myFixpt timesS16(const myFixpt in1, const myFixpt in2, const uint8_T fracLength)

여기서 myFixpt는 논리적 고정소수점 데이터형이며 물리적으로는 16비트 정수에 대한 typedef입니다.

myFixpt = Simulink.NumericType;
myFixpt.DataTypeMode = 'Fixed-point: binary point scaling';
myFixpt.Signed = true;
myFixpt.WordLength = 16;
myFixpt.FractionLength = 10;
myFixpt.IsAlias = true;
myFixpt.HeaderFile = 'timesFixpt.h';

레거시 소스 코드는 파일 timesFixpt.h 및 timesS16.c에서 확인할 수 있습니다.

% sldemo_sfun_gain_fixpt
def = legacy_code('initialize');
def.SFunctionName = 'sldemo_sfun_gain_fixpt';
def.OutputFcnSpec = 'myFixpt y1 = timesS16(myFixpt u1, myFixpt p1, uint8 p2)';
def.HeaderFiles   = {'timesFixpt.h'};
def.SourceFiles   = {'timesS16.c'};
def.IncPaths      = {'sldemo_lct_src'};
def.SrcPaths      = {'sldemo_lct_src'};

시뮬레이션 중에 사용할 S-Function 생성 및 컴파일하기

함수 legacy_code()는 입력 인수 'def'로 제공되는 설명에 따라 C-MEX S-Function을 자동으로 생성 및 컴파일하기 위해 첫 번째 입력값을 'generate_for_sim'으로 설정하여 다시 호출됩니다. 이 S-Function은 시뮬레이션에서 레거시 함수를 호출하는 데 사용됩니다. S-Function의 소스 코드는 파일 sldemo_sfun_gain_fixpt.c에서 확인할 수 있습니다.

legacy_code('generate_for_sim', def);

### Start Compiling sldemo_sfun_gain_fixpt
    mex('-I/tmp/Bdoc24a_2511836_2247680/tped07312a/simulink_features-ex52665162/sldemo_lct_src', '-I/tmp/Bdoc24a_2511836_2247680/tped07312a/simulink_features-ex52665162', '-c', '-outdir', '/tmp/Bdoc24a_2511836_2247680/tpfca46042_bd48_45af_9917_f23a34e03f44', '/tmp/Bdoc24a_2511836_2247680/tped07312a/simulink_features-ex52665162/sldemo_lct_src/timesS16.c')
Building with 'gcc'.
MEX completed successfully.
    mex('sldemo_sfun_gain_fixpt.c', '-I/tmp/Bdoc24a_2511836_2247680/tped07312a/simulink_features-ex52665162/sldemo_lct_src', '-I/tmp/Bdoc24a_2511836_2247680/tped07312a/simulink_features-ex52665162', '/tmp/Bdoc24a_2511836_2247680/tpfca46042_bd48_45af_9917_f23a34e03f44/timesS16.o')
Building with 'gcc'.
MEX completed successfully.
### Finish Compiling sldemo_sfun_gain_fixpt
### Exit

코드 생성을 위해 rtwmakecfg.m 파일 생성하기

TLC 블록 파일이 생성되면, rtwmakecfg.m 파일을 생성하여 Simulink® Coder™를 통한 코드 생성을 지원하기 위해 첫 번째 입력값을 'rtwmakecfg_generate'로 설정하여 함수 legacy_code()를 다시 호출할 수 있습니다. S-Function에 필요한 소스 및 헤더 파일이 S-Function과 동일한 디렉터리에 있지 않아 코드 생성 중에 생성된 makefile에 이러한 종속성을 추가하려면 rtwmakecfg.m 파일을 생성하십시오.

참고: 이 단계는 가속화된 모드에서 모델을 시뮬레이션하려는 경우에만 수행하십시오.

legacy_code('rtwmakecfg_generate', def);

생성된 S-Function의 호출을 위해 마스크 처리된 S-Function 블록 생성하기

C-MEX S-Function 소스가 컴파일되면, 해당 S-Function을 호출하도록 구성된 마스크 처리된 S-Function 블록을 생성하기 위해 첫 번째 입력값을 'slblock_generate'로 설정하여 함수 legacy_code()를 다시 호출할 수 있습니다. 블록은 새 모델에 배치되며 기존 모델로 복사할 수 있습니다.

% legacy_code('slblock_generate', def);

레거시 코드와의 통합

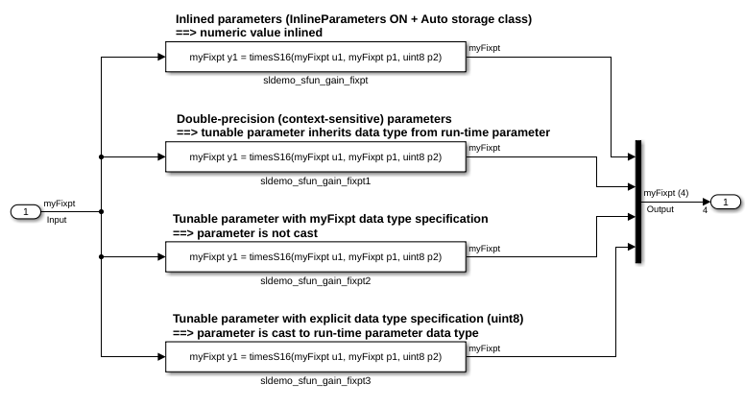

모델 sldemo_lct_fixpt_params는 레거시 코드와의 통합을 보여줍니다. TestFixpt 서브시스템은 생성된 S-Function을 통해 레거시 C 함수를 호출하기 위한 하네스로 사용됩니다.

open_system('sldemo_lct_fixpt_params')
open_system('sldemo_lct_fixpt_params/TestFixpt')
sim('sldemo_lct_fixpt_params')

ans =

  Simulink.SimulationOutput:
                   yout: [101x4 double]

     SimulationMetadata: [1x1 Simulink.SimulationMetadata]
           ErrorMessage: [0x0 char]
