이중 스프링-질량 시스템

R2026b

이 예제에서는 주기적으로 변하는 강제 함수(forcing function)를 갖는 이중 스프링-질량 기계 시스템을 모델링하는 방법을 보여줍니다. 두 질량이 하나의 스프링으로 연결되어 있으며 왼쪽 질량에 힘이 가해집니다. 이 힘으로 인해 두 질량이 움직이며 스프링을 통해 상호 작용합니다.

Two rectangular masses connected by a spring. The left mass, labeled mass₁, is pushed to the right by an input force u(t), represented by a blue arrow. The spring between the masses is labeled kₐ. The right mass is labeled mass₂

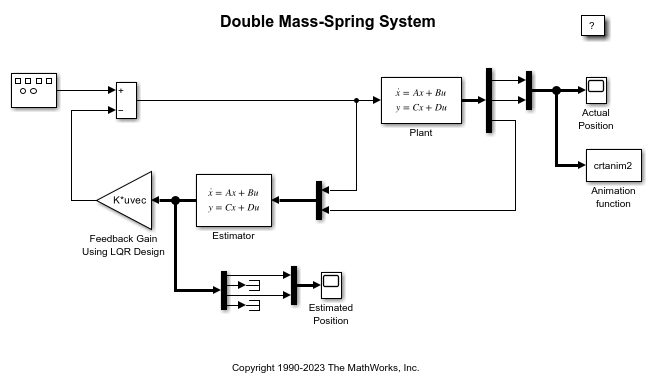

Simulink® 모델은 선형-2차 조절기(LQR) 제어기와 상태 추정기를 사용하여 상태 피드백으로 제어되는 이중 질량-스프링 기계 시스템을 나타냅니다.

`Plant` 블록

Plant라는 State-Space 블록은 다음 상태공간 방정식으로 표현되는 이중 스프링-질량 기계 시스템을 구현합니다.

$\begin{array}{l} x_{}^{˙} = A x + B u \\ y = C x + D u \end{array}$

여기서 상태 벡터는 아래와 같이 정의됩니다.

$x = [\begin{array}{c} x_{1} \\ {x_{}^{˙}}_{1} \\ x_{2} \\ {x_{}^{˙}}_{2} \end{array}]$ 및 $y = [\begin{array}{c} x_{1} \\ x_{2} \end{array}]$

행렬 A, B, C, D는 기계 시스템 운동 방정식의 항을 정의하는 계수를 포함합니다.

$A = [\begin{array}{cccc} 0 & 1 & 0 & 0 \\ - \frac{k_{a}}{m_{1}} & 0 & \frac{k_{a}}{m_{1}} & 0 \\ 0 & 0 & 0 & 1 \\ \frac{k_{a}}{m_{2}} & 0 & - \frac{k_{a}}{m_{2}} & 0 \end{array}] B = [\begin{array}{c} 0 \\ \frac{1}{m_{1}} \\ 0 \\ 0 \end{array}] C = [\begin{array}{cccc} 1 & 0 & 0 & 0 \\ 0 & 0 & 1 & 0 \end{array}] D = [\begin{array}{c} 0 \\ 0 \end{array}]$

여기서

$x_{1}, {x_{}^{˙}}_{1}$ – 각각 질량 1의 위치와 속도
$x_{2}, {x_{}^{˙}}_{2}$ – 각각 질량 2의 위치와 속도
$u (t)$ – 주기적 강제 함수
$k_{a}$ – 스프링 상수

플랜트 출력은 측정된 위치를 제공하며, 모델은 이를 시각화와 상태 추정에 모두 사용합니다.

`Estimator` 블록

이 모델은 LQR 제어기와 상태 추정기를 사용하여 상태 피드백을 구현합니다. Estimator라는 State-Space 블록은 상태 추정기를 구현합니다. 이 블록은 플랜트 입력과 측정된 출력을 사용하여 전체 상태 벡터를 추정합니다. 추정기는 예측 출력과 측정된 출력을 지속적으로 비교하고, 그 차이를 바탕으로 상태 추정값을 보정합니다. LQR 제어에 대한 자세한 내용은 lqr (Control System Toolbox) 항목을 참조하십시오.

모델 시뮬레이션

모델을 열고 시뮬레이션합니다. 이 모델은 시뮬레이션 중에 질량 시스템을 애니메이션으로 보여주기 위해 Level-2 MATLAB S-Function 블록을 사용합니다.

open_system('sldemo_dblcart1');

Figure dblcart1 Animation contains an axes object and other objects of type uicontrol. The hidden axes object contains 32 objects of type line.

sim('sldemo_dblcart1');
close(findall(0,'Type','figure'))
