Chirp Signal

주파수가 증가하는 사인파 생성

•

라이브러리:
Simulink / Sources

설명

Chirp Signal 블록은 시간에 따라 선형 레이트로 주파수가 증가하는 사인파를 생성합니다. 이 블록을 사용하여 비선형 시스템의 스펙트럼을 분석할 수 있습니다. 이 블록은 스칼라 출력 또는 벡터 출력을 생성합니다.

초기 주파수 파라미터, 목표 시간 파라미터, 목표 시간에서의 주파수 파라미터가 이 블록의 출력을 결정합니다. 이 변수들의 일부 또는 전부를 스칼라나 배열로 지정할 수 있습니다. 배열로 지정된 모든 파라미터는 동일한 차원을 가져야 합니다. 이 블록은 배열 파라미터와 동일한 차원을 갖도록 스칼라 파라미터를 확장합니다. 벡터 파라미터를 1차원으로 해석 체크박스를 선택한 경우를 제외하고 이 블록의 출력은 파라미터와 동일한 차원을 갖습니다. 이 체크박스를 선택하면 파라미터가 행 벡터 또는 열 벡터인 경우 블록은 벡터(1차원 배열) 신호를 출력합니다.

예제

처프 신호의 동적 최솟값 추종하기

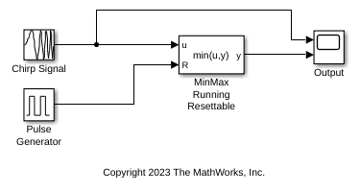

이 예제에서는 Chirp Signal 블록에 의해 생성된 신호의 동적 최솟값을 추종하는 방법을 보여줍니다.

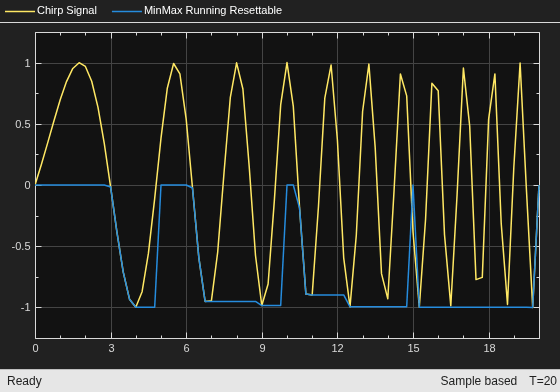

Chirp Signal 블록은 시간에 따라 선형 레이트로 주파수가 증가하는 사인파를 생성합니다. MinMax Running Resettable 블록은 시간 경과에 따른 해당 처프 신호의 최솟값을 추종합니다. 동적 최솟값은 Pulse Generator 블록에 의해 5초마다 초기화됩니다.

제한 사항

• 시뮬레이션 시작 시간은 0이어야 합니다. 이 값을 확인하려면 구성 파라미터 대화 상자의 솔버 창으로 이동하여 시작 시간 필드를 확인하십시오.

• Chirp Signal 블록을 Enabled Subsystem에서 사용하고 있다고 가정해 보겠습니다. 서브시스템이 활성화될 때마다, 블록 출력은 전체 시뮬레이션 동안 서브시스템이 활성화되어 있었다면 나타날 출력과 일치합니다.

포트

출력

Port_1 — 처프 신호

스칼라 | 벡터 | 행렬 | N차원 배열

시간에 따라 선형 레이트로 주파수가 증가하는 사인파입니다. 처프 신호는 스칼라, 벡터, 행렬 또는 N차원 배열일 수 있습니다.

데이터형: double

파라미터

초기 주파수 — 초기 주파수(Hz)

0.1 (디폴트 값) | 스칼라 | 벡터 | 행렬 | N차원 배열

신호의 초기 주파수로, 스칼라, 벡터, 행렬 또는 N차원 배열로 지정됩니다.

프로그래밍 방식의 사용법

블록 파라미터: f1

유형: 문자형 벡터

값: 스칼라 | 벡터 | 행렬 | N차원 배열

디폴트 값: '0.1'

목표 시간 — 목표 시간(초)

100 (디폴트 값) | 스칼라 | 벡터 | 행렬 | N차원 배열

주파수가 목표 시간에서의 주파수 파라미터 값에 도달하는 시점의 시간(단위: 초)입니다. 목표 시간은 스칼라, 벡터, 행렬 또는 N차원 배열로 지정됩니다. 목표 시간에 도달한 후에도 주파수는 동일한 레이트로 계속 변합니다.

프로그래밍 방식의 사용법

블록 파라미터: T

유형: 문자형 벡터

값: 스칼라 | 벡터 | 행렬 | N차원 배열

디폴트 값: '100'

목표 시간에서의 주파수 — 주파수(Hz)

1 (디폴트 값) | 스칼라 | 벡터 | 행렬 | N차원 배열

목표 시간에서의 주파수(단위: Hz)로, 스칼라, 벡터, 행렬 또는 N차원 배열로 지정됩니다.

프로그래밍 방식의 사용법

블록 파라미터: f2

유형: 문자형 벡터

값: 스칼라 | 벡터 | 행렬 | N차원 배열

디폴트 값: '1'

벡터 파라미터를 1차원으로 해석 — 벡터 파라미터를 1차원으로 취급

on (디폴트 값) | off

이 체크박스를 선택한 경우, 초기 주파수 파라미터, 목표 시간 파라미터, 목표 시간에서의 주파수 파라미터에 열 행렬 값 또는 행 행렬 값을 지정하면, 해당 행 또는 열의 요소로 구성된 출력 벡터가 생성됩니다. 자세한 내용은 Determine the Output Dimensions of Source Blocks 항목을 참조하십시오.

프로그래밍 방식의 사용법

블록 파라미터: VectorParams1D

유형: 문자형 벡터

값: 'on' | 'off'

디폴트 값: 'on'

블록 특성

데이터형	double
직접 피드스루	아니요
다차원 신호	아니요
가변 크기 신호	아니요
영점교차 검출	아니요

확장 기능

C/C++ 코드 생성

Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

프로덕션 코드에는 권장되지 않습니다. 이는 임베디드 시스템에서 종종 발견되는 리소스 제한과 속도 및 메모리 제한 사항과 관련이 있습니다. 생성된 코드에는 메모리의 동적 할당 및 해제, 재귀, 추가적인 메모리 오버헤드, 매우 가변적인 실행 시간이 포함될 수 있습니다. 이러한 코드는 기능적으로 유효하며 일반적으로 리소스가 풍부한 환경에서는 허용되지만, 더 작은 규모의 임베디드 타깃에서는 지원되지 않을 때가 많습니다. 일반적으로 블록은 프로덕션 코드에 적합한 쪽으로 개선되는 게 보통입니다. 따라서, 프로덕션 코드에 적합한 블록은 적합성이 유지됩니다.

버전 내역

R2006a 이전에 개발됨

참고 항목

Sine Wave

도움말 항목

• Creating Signals
