수격 효과
이 예제 모델은 Thermal Liquid Foundation Library를 사용하여 긴 파이프에서 발생하는 수격 현상을 모델링하는 방법을 보여줍니다. 밸브를 적절하게 열어 천천히 파이프 내의 정상 유량을 형성한 후, 몇 밀리초 내에 열었던 밸브를 닫습니다. 그러면 수격 현상이 발생합니다. 밸브는 Variable Local Restriction (TL) 블록을 사용하여 모델링되며, 파이프는 Pipe (TL) 블록을 사용하여 4개의 세그먼트로 나누어집니다. 파이프를 더 많은 세그먼트로 나누면 시뮬레이션 성능은 저하되지만 충실도가 향상됩니다.
Pipe (TL) 블록은 동적 압축률과 유체 관성을 포함하거나 무시하도록 설정할 수 있습니다. 밸브 신호(Valve Signal)가 Fast로 설정되고 동적 압축률과 관성이 모두 활성화되면 이 모델에서 수격 현상이 재현됩니다. 자세한 내용은 Pipe (TL) 블록에 대한 문서를 참조하십시오.

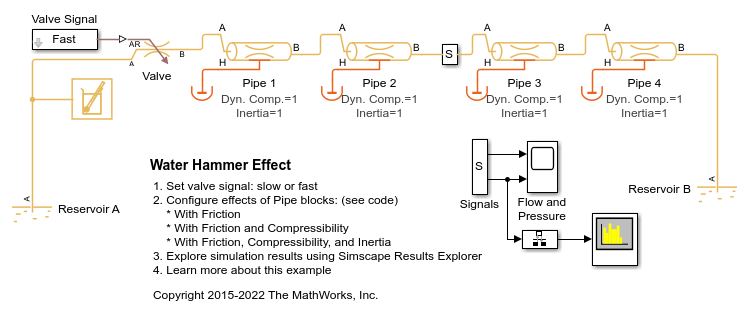

모델

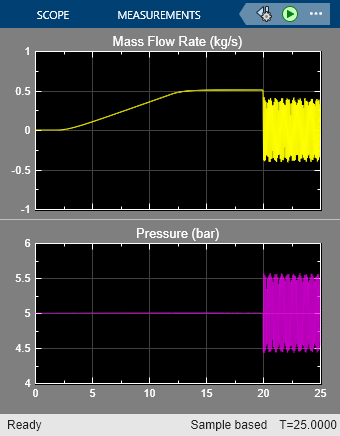

스코프의 시뮬레이션 결과

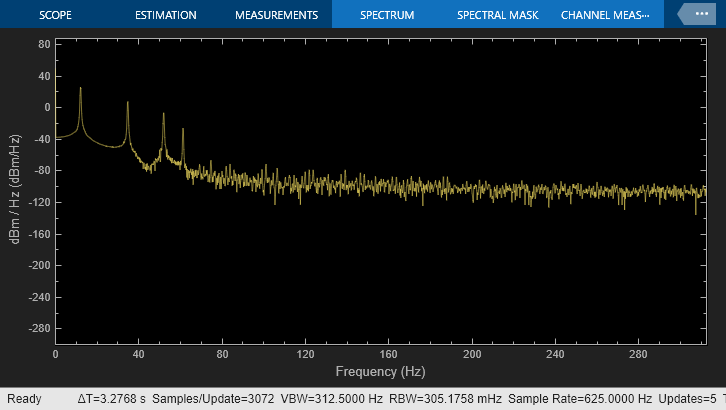

파워 스펙트럼 밀도
