소신호 양극성 트랜지스터
이 모델은 공통 이미터 증폭기의 성능을 평가하기 위해 소신호 등가 트랜지스터 모델을 사용하는 방법을 보여줍니다. 47K 저항기는 공칭 동작점을 설정하는 데 필요한 바이어스 저항기이고, 470옴 저항기는 부하 저항기입니다. 트랜지스터는 회로 파라미터 h_ie(베이스 회로 저항), h_oe(출력 어드미턴스), h_fe(순방향 전류 이득), h_re(역전압 전달 비율)를 갖는 하이브리드 파라미터 등가 회로로 표현됩니다. 설정된 파라미터는 일반적으로 BC107 Group B 트랜지스터를 기준으로 합니다. 이득은 대략 -h_fe*470/h_ie =-47로 주어집니다. 입력 저항 h_ie에 비해 1KHz에서 무시 가능한 임피던스를 나타내도록 1uF 디커플링 커패시터가 선택되었으므로 피크 출력 전압은 47*10mV = 0.47V여야 합니다.
이 모델은 Foundation Library의 기본 전기 요소에서 어떻게 더 복잡한 요소(이 경우 트랜지스터)를 구축할 수 있는지도 보여줍니다.
모델

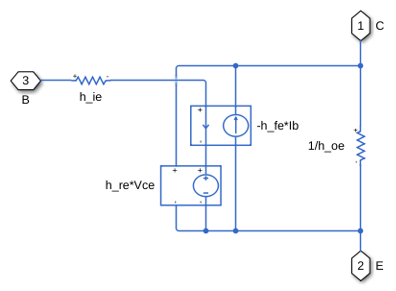

NPN Transistor Small Signal 서브시스템

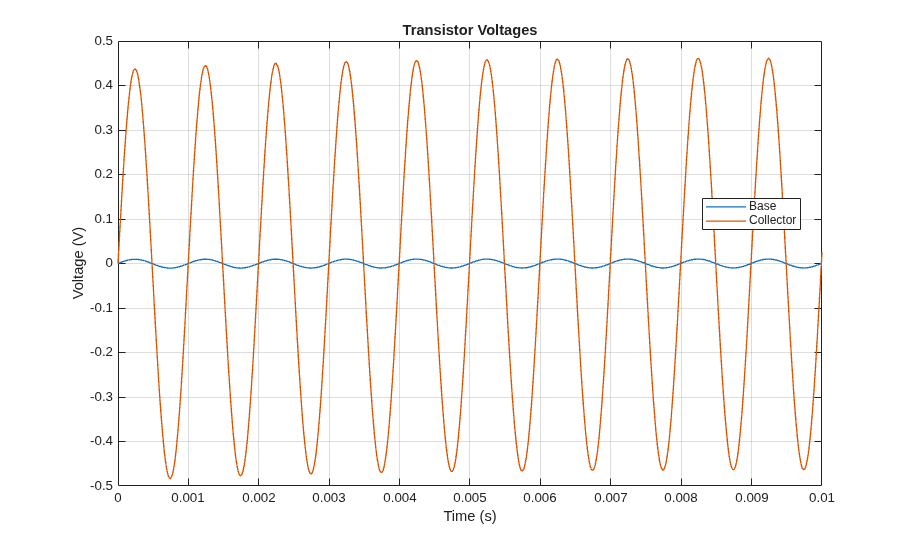

Simscape 기록의 시뮬레이션 결과
