Simulink 및 Simscape의 RC 회로
이 예제에서는 RC 회로의 Simscape™ 모델과 Simulink® 모델을 비교합니다. Simscape 모델은 컴포넌트 간에 에너지가 양방향으로 흐를 수 있도록 하는 물리적 연결을 사용합니다. Simulink 모델은 한 블록에서 다른 블록으로의 데이터 흐름을 정의하는 입력/출력 신호 연결을 사용합니다.
물리적 연결을 사용하면 복사 및 붙여넣기로 RC 회로에 컴포넌트를 추가할 수 있습니다. 반면, 입력/출력 연결 시 컴포넌트를 추가한 후 회로 방정식을 다시 도출하고 구현해야 합니다.
회로는 전압 구형파로 구동됩니다. MATLAB® 변수는 저항 값과 커패시턴스 값을 정의합니다.
모델

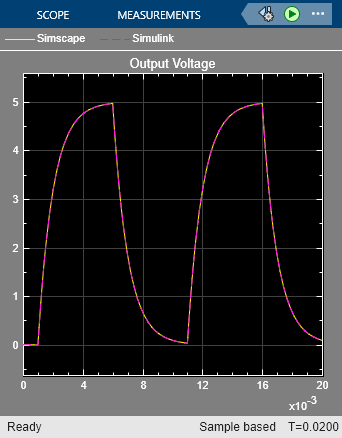

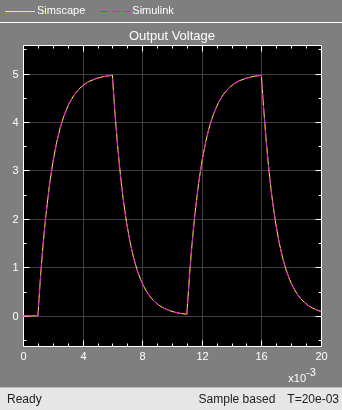

스코프의 시뮬레이션 결과

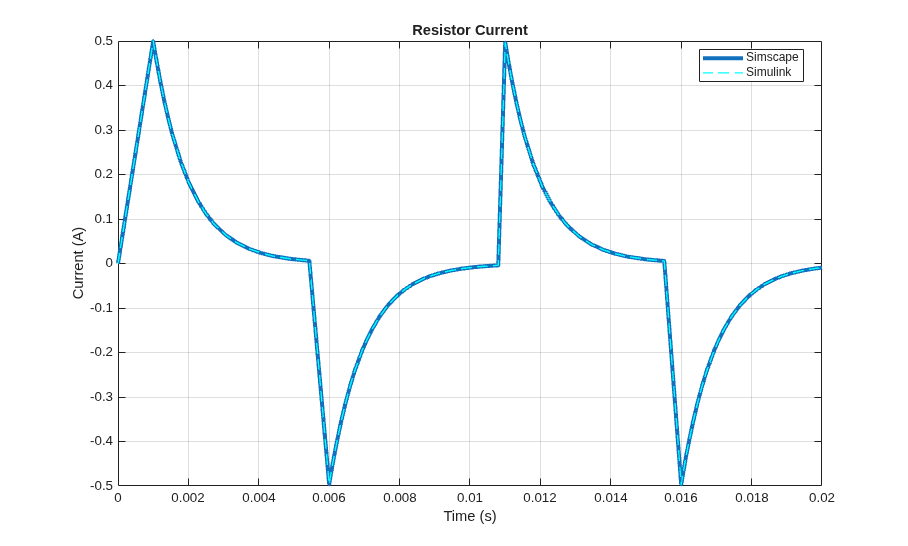

Simscape 기록의 시뮬레이션 결과
