비선형 인덕터
이 예제에서는 전류에 따라 인덕턴스가 달라지는 비선형 인덕터의 구현을 보여줍니다. tanh 함수는 비선형 플럭스-전류 관계를 정의합니다. 플럭스는 큰 전류에서 포화되는데, 이 현상은 예를 들어 철심 인덕터에서 발생할 수 있습니다.
특정 플럭스-전류 관계를 모델링하려면 tanh 함수를 PS Lookup Table (1D) 블록으로 대체하면 됩니다.
수치적 효율성을 위해 기본 동작은 전류에 따라 달라지는 플럭스로 정의됩니다. 자화 지연은 플럭스를 미분하여 전압을 구하는 데 도움이 됩니다. 최소 시간 스텝이 지연 시간보다 최소 10배 이상 크면 지연은 시뮬레이션 결과에 큰 영향을 미치지 않습니다. 소스와 지연에 대한 파라미터는 예상 전압을 해석적으로 계산할 수 있도록 작업 공간에 정의되어 있습니다.
모델 열기

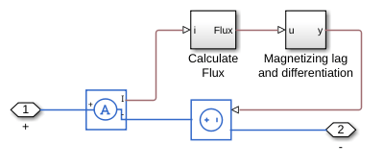

Nonlinear Inductor 서브시스템

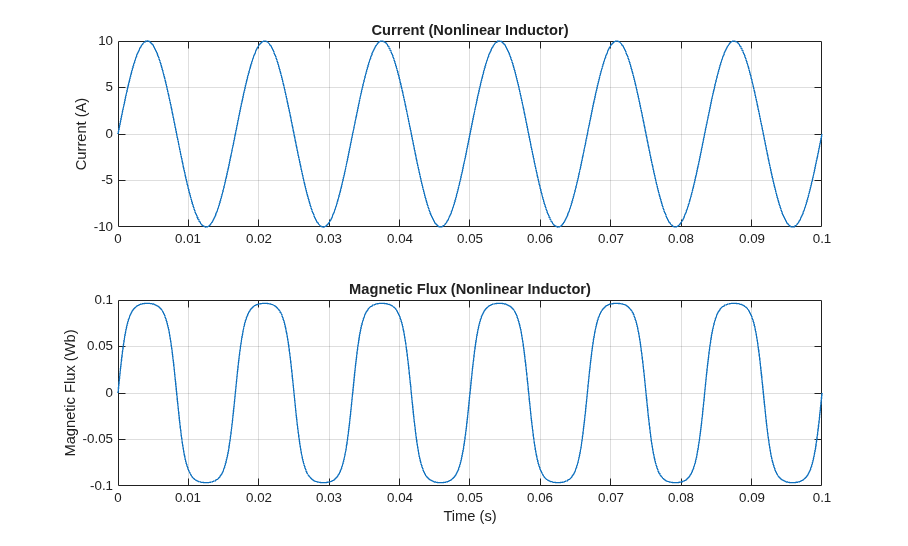

시뮬레이션 결과 보기
