폐 모델이 포함된 의료용 인공호흡기
이 예제에서는 양압 의료용 인공호흡기 시스템을 모델링합니다. 사전 설정된 유량을 환자에게 공급합니다. 폐는 습윤 공기 압력을 병진 운동으로 변환하는 Translational Mechanical Converter (MA)로 모델링됩니다. 인터페이스 단면적을 1로 설정하면 병진 기계 네트워크에서 변위가 부피의 프록시로, 힘이 압력의 프록시로, 스프링 상수가 호흡 탄성의 프록시로, 감쇠 계수가 호흡 저항의 프록시로 작용합니다.
습윤 공기 혼합물에서의 산소와 이산화탄소 교환은 현재 모델링되지 않았습니다.
모델

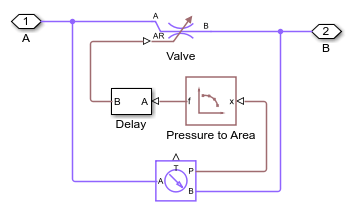

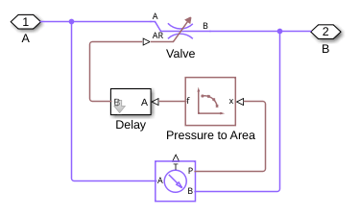

Check Valve 1 서브시스템

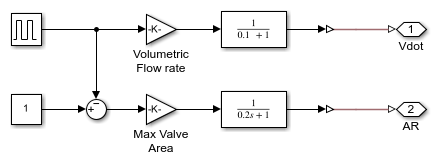

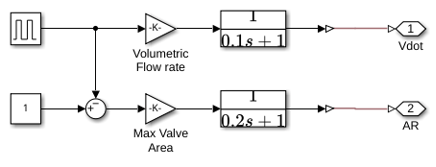

Control Signal 서브시스템

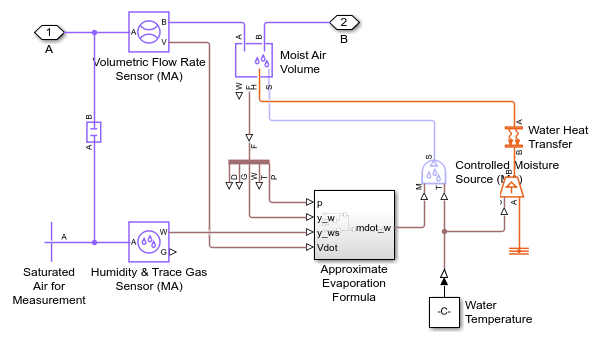

Humidifier 서브시스템

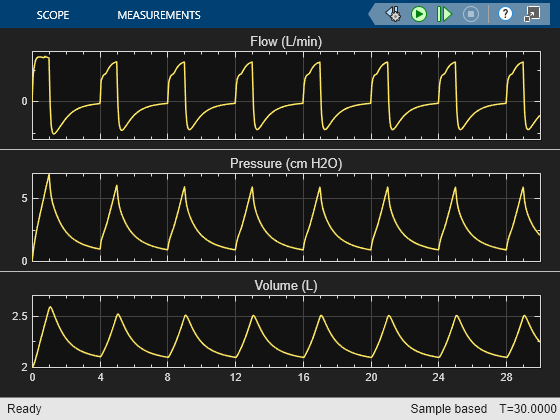

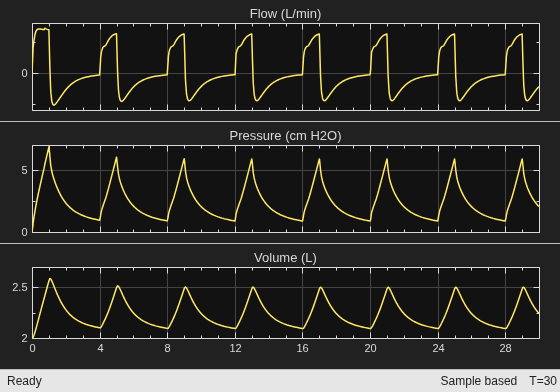

스코프의 시뮬레이션 결과
Simscape 기록의 시뮬레이션 결과

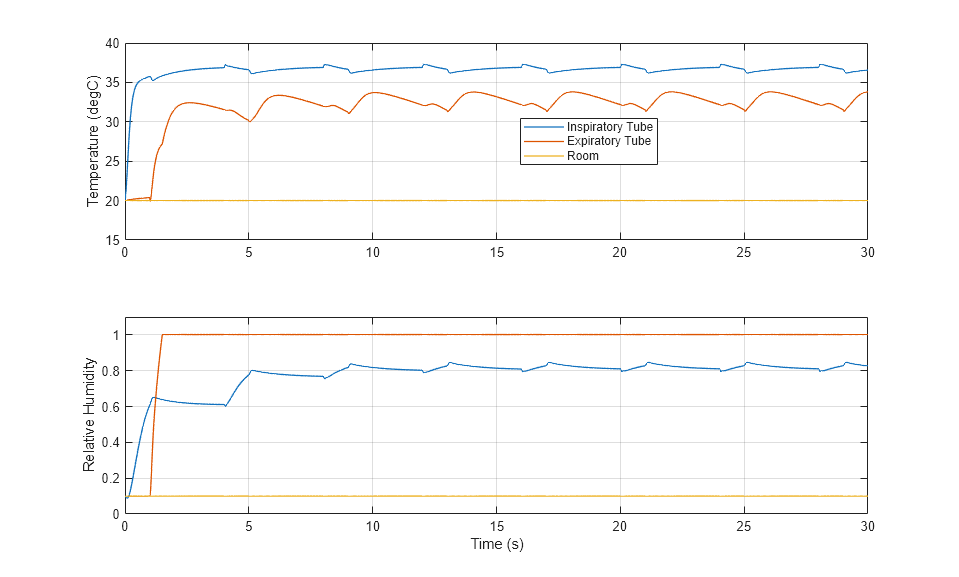

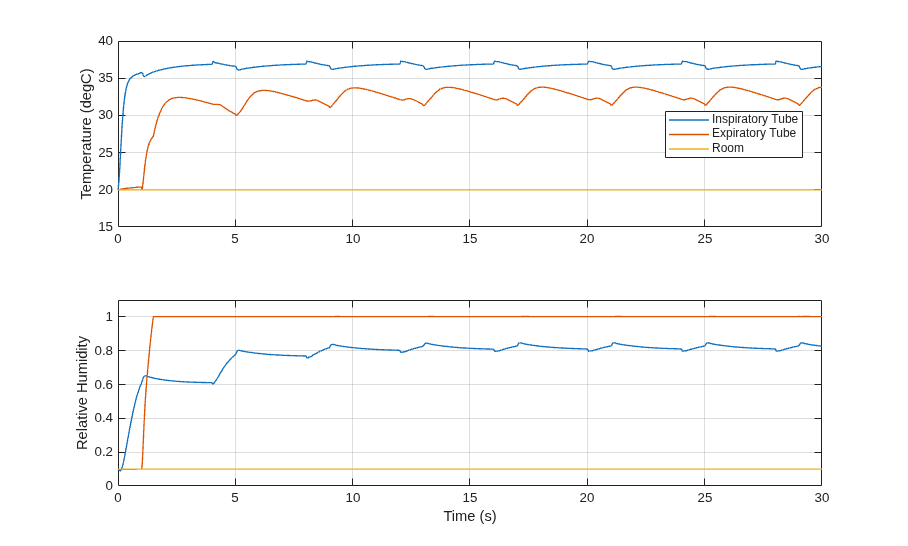

아래 플롯은 흡기 튜브와 호기 튜브를 통해 흐르는 공기의 온도와 상대 습도를 보여줍니다. 실내 공기는 환자에게 공급되기 전에 가열 및 가습됩니다.

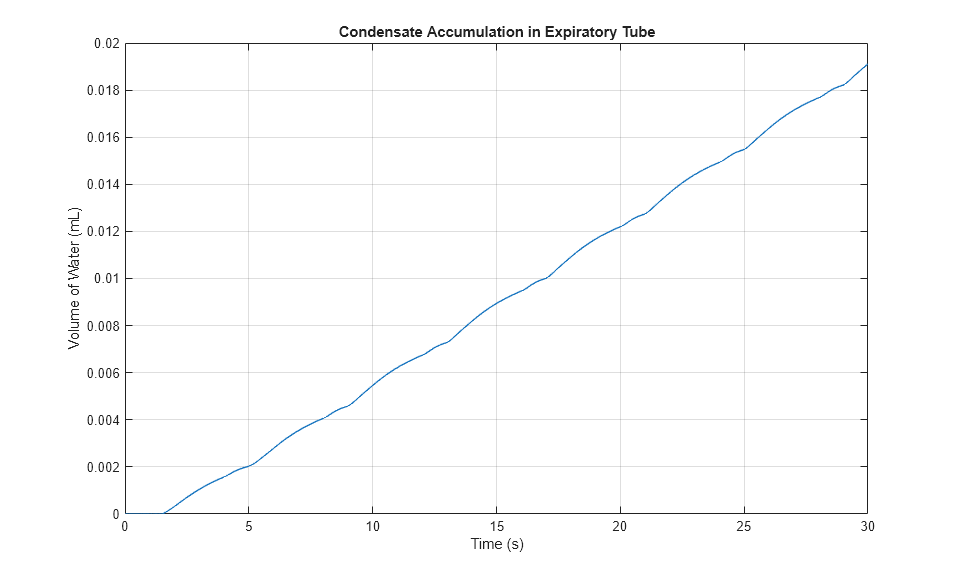

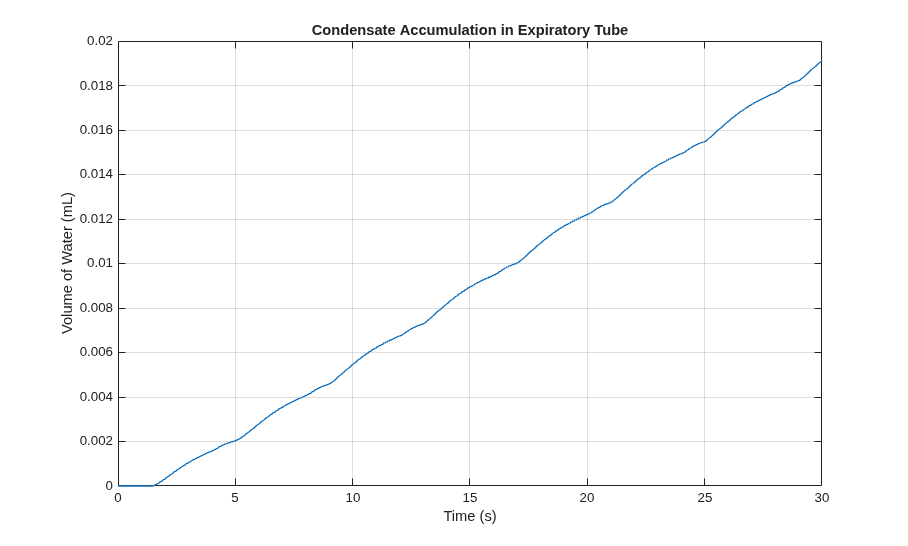

아래 플롯은 호기 튜브 내에서 주기적으로 배출되어야 하는 누적된 응축수를 보여줍니다. 이 응축수는 가습기와 환자의 호흡에서 발생합니다.
