스위칭 오디오 전력 증폭기

R2026a
모델 열기

이 예제에서는 스위칭 오디오 전력 증폭기 회로를 보여줍니다. 스위칭 소자는 완전히 켜진 상태와 완전히 꺼진 상태에서만 동작하므로, 스위칭 오디오 전력 증폭기가 기존 전력 증폭기보다 효율적입니다. 이 오디오 전력 증폭기는 1MHz 스위칭 주파수를 사용하며, 출력 전압이 2kHz 및 2.5kHz 사인파 입력값을 추종하도록 PI 피드백 제어기를 포함하고 있습니다. 파워 스펙트럼은 스펙트럼 분석기에 플로팅되며, 제어기와 필터 파라미터의 선택에 대한 정보를 나타내는 데 사용할 수 있습니다.

모델

Simscape 기록의 시뮬레이션 결과

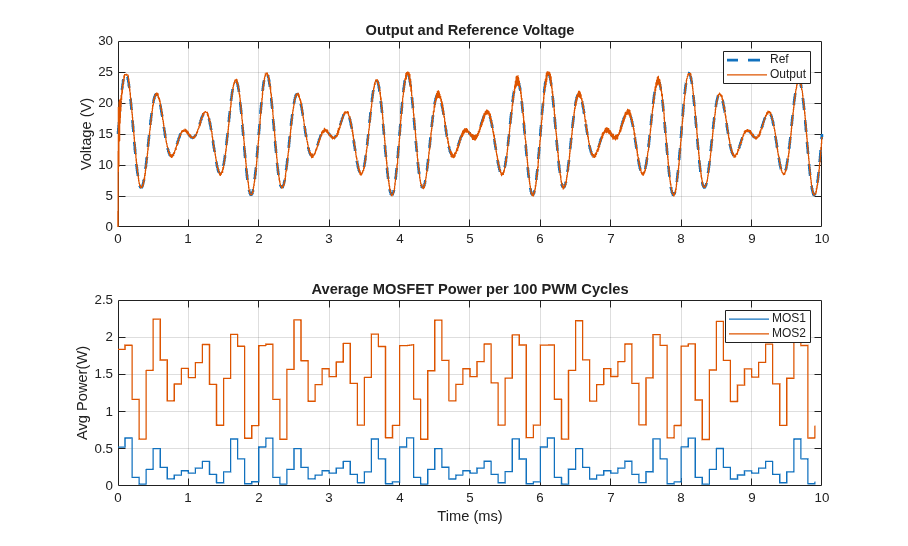

아래 플롯은 기준 전압과 비교한 출력 전압을 보여줍니다. ㄲ또한 100PWM 사이클 동안 평균화된 MOSFET 두 개의 소모 전력도 보여줍니다.

스코프의 시뮬레이션 결과

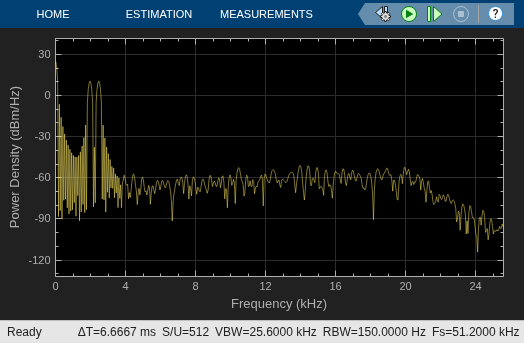

스펙트럼 분석기에 플로팅된 파워 스펙트럼을 보면 기준 전압의 두 성분인 2kHz와 2.5kHz에서 피크가 발생합니다.
