3상 계통 연계형 인버터
R2026b이 예제에서는 계통 연계형 인버터 시스템의 전압을 제어하는 방법을 보여줍니다. Voltage regulator 서브시스템은 PI 기반 제어 전략을 구현합니다. 3상 인버터는 회로 차단기를 통해 그리드에 연결됩니다. 회로 차단기는 동기화를 허용하도록 시뮬레이션 시작 시 열립니다. 시간 0.15초에서 회로 차단기는 닫히고 인버터가 그리드에 연결됩니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다. 인버터는 IGBT를 사용하여 구현됩니다. 시뮬레이션의 속도를 높이거나 실시간 배포를 위해 IGBT를 평균 스위치로 대체할 수 있습니다. 이렇게 하면 게이트 신호를 지정된 기간 동안 평균화하거나 변조 파형으로 대체할 수 있습니다.
모델
Simscape 기록의 시뮬레이션 결과

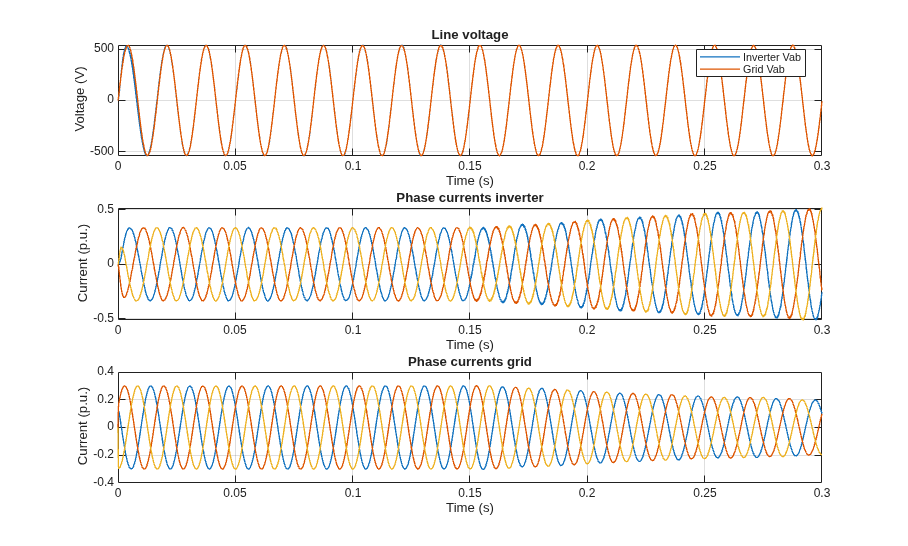

아래 플롯은 인버터와 그리드에서의 선 전압과 상 전류를 보여줍니다.
