R2026a전압과 전류의 이상적 소스와 실제적 소스를 모델링합니다.
Simscape 블록
 | Battery | Behavioral battery model |
 | Battery (Table-Based) | Tabulated battery model |
 | Controlled Current Source (Three-Phase) | Ideal three-phase controlled current source |
 | Controlled Voltage Source (Three-Phase) | Ideal three-phase controlled voltage source |
 | Current Source | 선택적 DC 성분, AC 성분, 잡음 성분이 있는 전류원 |
 | Current Source (Three-Phase) | 이상적인 3상 전류원 |
 | Electrolyzer | Electric load for electrolyzer (R2022a 이후) |
 | Fuel Cell | Fuel cell electrical system |
 | Negative Supply Rail | Ideal negative supply rail |
 | Load Flow Source | Three-phase voltage source for performing load flow analysis |
 | Piecewise Linear Current Source | Time-dependent current source using lookup table |
 | Piecewise Linear Voltage Source | Time-dependent voltage source using lookup table |
 | Positive Supply Rail | Ideal positive supply rail |
 | Programmable Voltage Source | Single-phase AC voltage source with optional programmable magnitude, frequency, phase shift and DC offset |
 | Programmable Voltage Source (Three-Phase) | Three-phase voltage source with optional programmable AC magnitude, frequency, and phase shift |
 | Pulse Current Source | Periodic square wave current source |
 | Pulse Voltage Source | Periodic square wave voltage source |
 | Solar Cell | Photovoltaic solar cell |
 | Voltage Source | 선택적 DC 성분, AC 성분, 잡음 성분이 있는 전압원 |
 | Voltage Source (Three-Phase) | Ideal three-phase voltage source with optional harmonics |
도움말 항목
- 배터리 블록의 기본 전압-충전 특성 플로팅하기
블록 파라미터 값을 기준으로 배터리 블록의 전압-충전 특성을 플로팅합니다.
추천 예제
HV 배터리 충전/방전

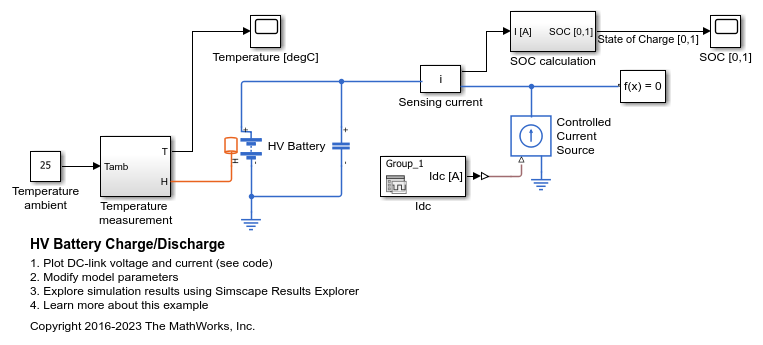

이 예제에서는 하이브리드 전기차에 사용되는 것과 같은 고전압 배터리를 보여줍니다. 이 모델은 동적 구동 사이클에서 비롯되는 실제 DC 링크 전류 프로파일을 사용합니다. 총 시뮬레이션 시간은 3,600초입니다.
IPMSM 외부 루프 제어기 평가하기

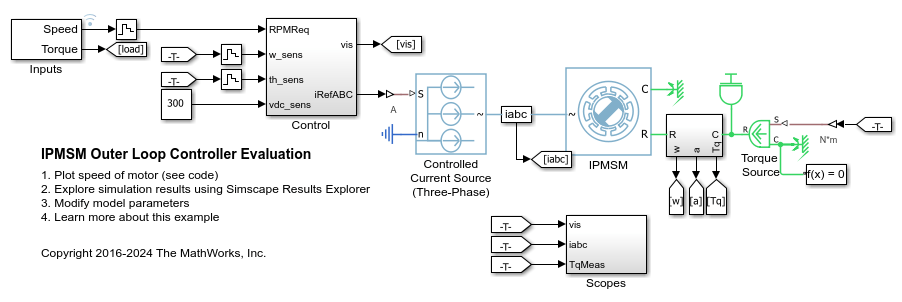

이 예제에서는 매립형 영구 자석 동기기(IPMSM) 기반 전기-견인 드라이브에서 회전자 각속도를 제어하는 방법을 보여줍니다. 외부 루프 속도 제어기를 평가하기 위해 내부 루프 전류 제어기는 3상 제어 전류원으로 대체됩니다. 이상적 토크 소스가 부하를 제공합니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다. Control 서브시스템은 PI 기반 외부 루프 제어기를 포함합니다. 3초의 시뮬레이션 중에 각속도 요구량은 -1000rpm, 2000rpm, 3000rpm, 4000rpm, 5000rpm입니다.
Differential Pair Amplifier
A differential pair amplifier circuit. The circuit can be used to explore the properties of a differential pair amplifier. The model can be tested using differential and common-mode inputs. The balanced output has zero gain in common-mode provided that the two transistors have identical properties.
태양전지 전력 곡선
이 예제에서는 태양전지 배열에 대한 전력-전압 곡선을 생성하는 방법을 보여줍니다. 전력-전압 곡선의 이해는 인버터를 설계하는 데 있어서 중요합니다. 주어진 일조 강도 수준과 패널 온도에서 태양전지 배열이 항상 피크 전력으로 운용되는 것이 이상적입니다.
피드백이 있는 선형 전압 레귤레이터
이 예제에서는 개별 컴포넌트로 구성된 단순한 전압 레귤레이터 회로를 보여줍니다. 변동하는 공급은 20V DC와 1V 정현파 변형으로 모델링됩니다. 제너 다이오드 D1은 op-amp의 비반전 입력을 3.2V로 설정합니다. 이에 따라 op-amp가 큰 이득을 가지므로 op-amp 반전 입력 및 출력 또한 3.2V입니다. 따라서 레귤레이터 전압 출력은 3.2*(1000+470)/470=10V가 되도록 조절됩니다. 일반적인 op-amp에서 가능한 것보다 높은 전류를 제공하려면 NPN 양극성 트랜지스터가 필요합니다. 모델은 회로 동작을 확인하고 원하는 전압 조절을 달성할 수 있도록 컴포넌트 선택을 지원합니다.
데이터에서 배터리 파라미터 추출
이 예제에서는 다양한 온도에 대해 정의된 데이터를 피팅하기 위한 Battery 블록 파라미터의 최적화를 보여줍니다. 이 예제에서는 MATLAB® 최적화 함수 fminsearch를 사용합니다. Simscape™ Electrical™ 모델에서 이러한 유형의 파라미터 피팅을 수행하는 데 사용할 수 있는 다른 제품으로는 Optimization Toolbox™와 Simulink® Design Optimization™이 있습니다. 이러한 제품은 GUI 또는 명령줄 방식을 사용하여 블록을 조작하고 분석할 수 있는 미리 정의된 함수를 제공합니다.
Photovoltaic Thermal (PV/T) Hybrid Solar Panel

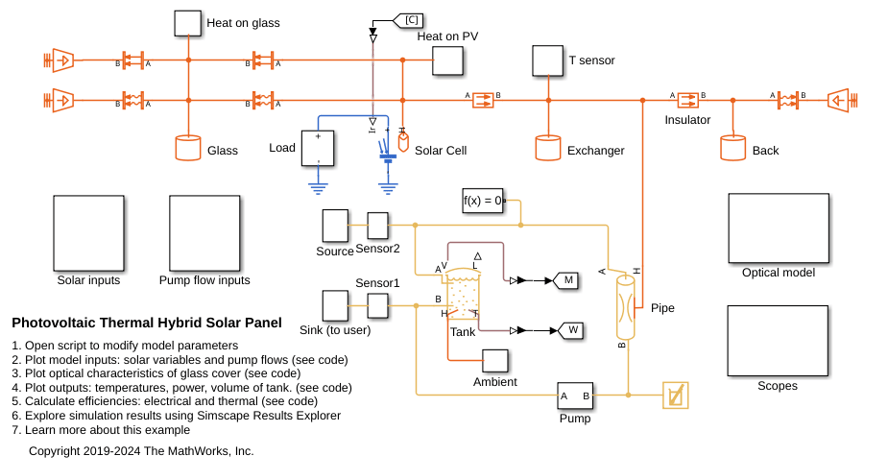

Model a multi-domain power cogeneration system using Simscape™, Simscape Electrical™, and Simscape Fluids™.
