dfilt.df2t

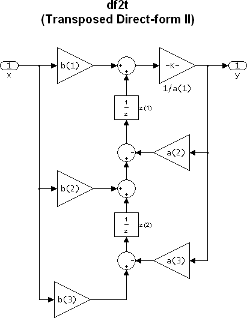

이산시간 direct-form II 전치 필터

구문

Hd = dfilt.df2t(b,a) Hd = dfilt.df2t

Hd = dfilt.df2t(b,a)는 분자 계수 b와 분모 계수 a를 갖는 이산시간 direct-form II 전치 필터 Hd를 반환합니다.

Hd = dfilt.df2t는 b=1이고 a=1인 디폴트 이산시간 direct-form II 전치 필터 Hd를 반환합니다. 이 필터는 입력을 출력까지 변경되지 않은 상태로 전달합니다.

참고

분모 a(1)의 선행 계수는 0일 수 없습니다.

다음을 입력하여 dfilt.df2t 객체의 필터 상태를 열 벡터로 추출할 수 있습니다.

b =[1 2];
a =[1 -0.9];
Hd = dfilt.df2t(b,a);
FiltStates = double(Hd.States);

결과로 생성되는 필터 상태 열 벡터는 다음과 같습니다.

$(\begin{matrix} z (1) \\ z (2) \end{matrix})$

4차 저역통과 버터워스 설계에서 얻은 계수를 사용하여 direct-form II 전치 이산시간 필터를 만듭니다.

[b,a] = butter(4,.5);
Hd = dfilt.df2t(b,a);

R2006a 이전에 개발됨
