dfilt.df2

이산시간 Direct-Form II 필터

구문

Hd = dfilt.df2(b,a) Hd = dfilt.df2

Hd = dfilt.df2(b,a)는 분자 계수 b와 분모 계수 a를 갖는 이산시간 Direct-Form II 필터 Hd를 반환합니다.

Hd = dfilt.df2는 b=1이고 a=1인 디폴트 이산시간 Direct-Form II 필터 Hd를 반환합니다. 이 필터는 입력을 출력까지 변경되지 않은 상태로 전달합니다.

참고

분모 a(1)의 선행 계수는 0일 수 없습니다.

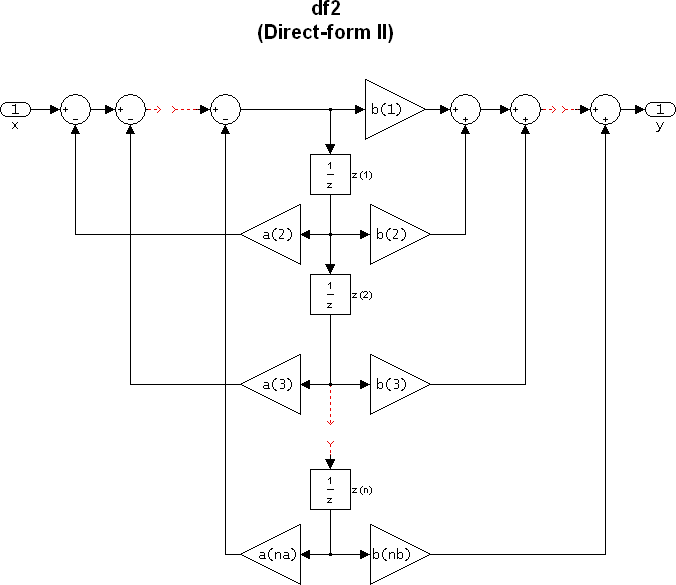

결과로 생성되는 필터 상태 열 벡터는 다음과 같습니다.

$[\begin{matrix} z (1) \\ z (2) \\ ⋮ \\ z (n) \end{matrix}]$

4차 저역통과 버터워스 설계에서 얻은 계수를 사용하여 Direct-Form II 이산시간 필터를 만듭니다.

[b,a] = butter(4,.5);
Hd = dfilt.df2(b,a)

R2006a 이전에 개발됨
