조건부 입력 분기 실행 사용
이 예제는 Switch 및 Multiport Switch 블록이 포함된 모델에 대해 생성된 코드를 최적화하는 방법을 보여줍니다. 모델 구성 파라미터 조건부 입력 분기 실행을 선택하면, Simulink®는 제어 입력이 선택한 제어 입력 및 데이터 입력을 계산하는 블록만 실행합니다. 이 최적화는 실행 속도를 향상시킵니다.
예제 모델

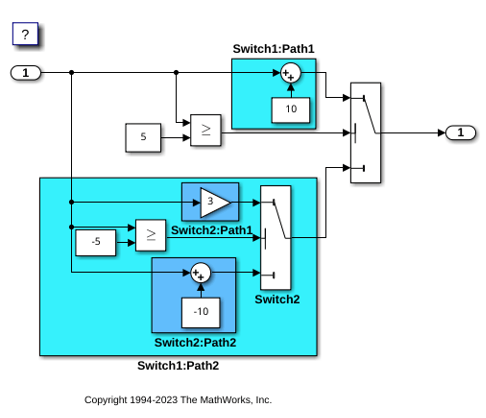

이 예제에서는 스위치 경로가 조건에 따라 실행됩니다. Switch1 제어 입력값이 참인 경우, Switch1는 Switch1:Path1 분기에 묶인 블록들을 실행합니다. Switch1 제어 입력값이 false인 경우, Switch1는 Switch1:Path2 분기에 묶인 블록들을 실행합니다. Switch1가 Switch1:Path2 분기의 블록을 실행하고 Switch2 제어 입력값이 참인 경우, Switch2는 Switch2:Path1 분기의 블록을 실행합니다. Switch2 제어 입력값이 false인 경우, Switch2는 Switch2:Path2 분기 내의 블록을 실행합니다. 이 의사 코드는 해당 논리를 보여줍니다.
model='ConditionalInput';
open_system(model);
코드 생성
조건부 입력 분기 실행 파라미터는 기본적으로 활성화되어 있습니다. 이 파라미터를 비활성화하려면 다음 명령줄 API를 입력하십시오.
set_param(model, 'ConditionallyExecuteInputs', 'off');
모델 빌드
slbuild(model)
### Searching for referenced models in model 'ConditionalInput'. ### Total of 1 models to build. ### Starting build procedure for: ConditionalInput ### Successful completion of build procedure for: ConditionalInput Build Summary Top model targets: Model Build Reason Status Build Duration =================================================================================================================== ConditionalInput Information cache folder or artifacts were missing. Code generated and compiled. 0h 0m 4.8029s 1 of 1 models built (0 models already up to date) Build duration: 0h 0m 5.2363s
최적화가 적용되지 않은 생성된 코드를 확인합니다. 이 코드 라인들은 ConditionalInput.c 파일에 있습니다.
cfile = fullfile('ConditionalInput_grt_rtw','ConditionalInput.c'); coder.example.extractLines(cfile,'/* Model step', '/* Model initialize', 1, 0);
/* Model step function */
void ConditionalInput_step(void)
{
real_T rtb_Switch1;
/* Switch: '<Root>/ Switch2' incorporates:
* Constant: '<Root>/C_5'
* Gain: '<Root>/ G3'
* Inport: '<Root>/input'
* RelationalOperator: '<Root>/Relational Operator'
* Sum: '<Root>/ Sum'
*/
if (ConditionalInput_U.input >= -5.0) {
rtb_Switch1 = 3.0 * ConditionalInput_U.input;
} else {
rtb_Switch1 = ConditionalInput_U.input - 10.0;
}
/* End of Switch: '<Root>/ Switch2' */
/* Switch: '<Root>/Switch1' incorporates:
* Constant: '<Root>/C5'
* Inport: '<Root>/input'
* RelationalOperator: '<Root>/Relational Operator1'
*/
if (ConditionalInput_U.input >= 5.0) {
/* Outport: '<Root>/output' incorporates:
* Constant: '<Root>/ C10'
* Sum: '<Root>/ Sum1'
*/
ConditionalInput_Y.output = ConditionalInput_U.input + 10.0;
} else {
/* Outport: '<Root>/output' */
ConditionalInput_Y.output = rtb_Switch1;
}
/* End of Switch: '<Root>/Switch1' */
}
생성된 코드에는 Switch2 블록에 대한 if-else 문과 Switch1 블록에 대한 if 문이 포함되어 있습니다. 따라서 Switch1:Path1에 대한 if 문이 참으로 평가되더라도 Switch1:Path2에 대해 생성된 코드는 실행됩니다.
최적화 활성화
구성 파라미터 대화 상자를 엽니다.
조건부 입력 분기 실행 파라미터를 선택하십시오. 또는 명령줄 API를 사용하여 최적화를 활성화할 수도 있습니다.
set_param(model, 'ConditionallyExecuteInputs','on');
최적화를 적용하여 코드 생성
slbuild(model) cfile = fullfile('ConditionalInput_grt_rtw','ConditionalInput.c'); coder.example.extractLines(cfile,'/* Model step', '/* Model initialize', 1, 0);
### Searching for referenced models in model 'ConditionalInput'.
### Total of 1 models to build.
### Starting build procedure for: ConditionalInput
### Successful completion of build procedure for: ConditionalInput
Build Summary
Top model targets:
Model Build Reason Status Build Duration
===============================================================================================
ConditionalInput Generated code was out of date. Code generated and compiled. 0h 0m 5.0069s
1 of 1 models built (0 models already up to date)
Build duration: 0h 0m 5.7337s
/* Model step function */
void ConditionalInput_step(void)
{
/* Switch: '<Root>/Switch1' incorporates:
* Constant: '<Root>/C5'
* Constant: '<Root>/C_5'
* Inport: '<Root>/input'
* RelationalOperator: '<Root>/Relational Operator'
* RelationalOperator: '<Root>/Relational Operator1'
* Switch: '<Root>/ Switch2'
*/
if (ConditionalInput_U.input >= 5.0) {
/* Outport: '<Root>/output' incorporates:
* Constant: '<Root>/ C10'
* Sum: '<Root>/ Sum1'
*/
ConditionalInput_Y.output = ConditionalInput_U.input + 10.0;
} else if (ConditionalInput_U.input >= -5.0) {
/* Switch: '<Root>/ Switch2' incorporates:
* Gain: '<Root>/ G3'
* Outport: '<Root>/output'
*/
ConditionalInput_Y.output = 3.0 * ConditionalInput_U.input;
} else {
/* Outport: '<Root>/output' incorporates:
* Sum: '<Root>/ Sum'
* Switch: '<Root>/ Switch2'
*/
ConditionalInput_Y.output = ConditionalInput_U.input - 10.0;
}
/* End of Switch: '<Root>/Switch1' */
}
생성된 코드에는 if 문이 하나 포함되어 있습니다. Switch1:Path2에 대해 생성된 코드는 if 문이 false로 평가될 때만 실행됩니다.
모델 및 코드 생성 리포트 닫기
bdclose(model)
참고 항목
Conditional input branch execution | Switch | Multiport Switch
