flipedge

간선 방향 반전

설명

예제

H = flipedge(G)G와 동일한 간선을 갖지만 방향이 반대인 유방향 그래프를 반환합니다. HG와 동일한 노드 속성 및 간선 속성을 포함합니다.

예제

H = flipedge(G,s,t)는 노드 쌍 st를 사용하여 일부 간선을 반전시킵니다.

H = flipedge(G,idx)는 간선 인덱스 idx를 사용하여 일부 간선을 반전시킵니다.

예제

모두 축소

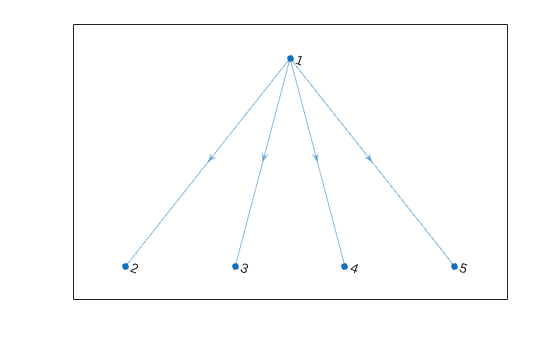

유방향 그래프를 생성하고 플로팅합니다. 그런 다음 그래프에 있는 모든 간선의 방향을 반전시킵니다.

G = digraph([1 1 1 1],[2 3 4 5]);
plot(G)

Figure contains an axes. The axes contains an object of type graphplot.

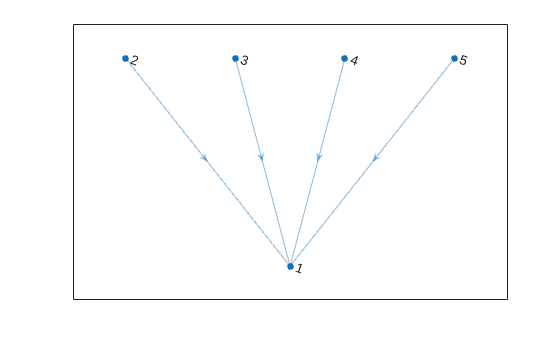

H = flipedge(G);
plot(H)

Figure contains an axes. The axes contains an object of type graphplot.

유방향 그래프를 생성하고 플로팅합니다. 플롯에 대한 사용자 지정 xy 노드 좌표를 지정합니다.

G = digraph([1 1 2 2 3],[2 3 3 4 5]);
x = [1 0 2 -1 3];
y = [1 2 2 2.5 2.5];
plot(G,'XData',x,'YData',y)

Figure contains an axes. The axes contains an object of type graphplot.

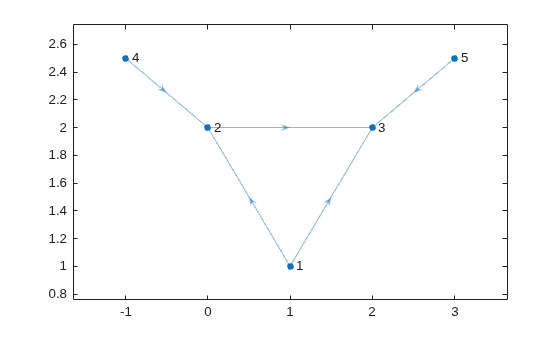

간선 (2,4) 및 (3,5)의 방향을 반전시킨 다음 그래프를 다시 플로팅합니다.

H = flipedge(G,[2 3],[4 5]);
plot(H,'XData',x,'YData',y)

Figure contains an axes. The axes contains an object of type graphplot.

입력 인수

모두 축소

입력 그래프로, digraph 객체로 지정됩니다. digraph를 사용하여 유방향 그래프(directed graph) 객체를 생성할 수 있습니다.

예: G = digraph([1 2],[2 3])

노드 쌍으로, 노드 인덱스 또는 노드 이름의 개별 인수로 지정됩니다. st에서 유사한 위치의 요소는 그래프에 추가되는 간선에 대한 소스 노드와 타깃 노드를 지정합니다.

다음 표에서는 숫자형 노드 인덱스 또는 노드 이름을 사용하여 하나 이상의 노드를 참조하는 몇 가지 방법을 보여줍니다.

형식단일 노드여러 노드
노드 인덱스

스칼라

예: 1

벡터

예: [1 2 3]

노드 이름

문자형 벡터

예: 'A'

문자형 벡터로 구성된 셀형 배열

예: {'A' 'B' 'C'}

string형 스칼라

예: "A"

string형 배열

예: ["A" "B" "C"]

예: H = flipedge(G,[1 4],[2 3])은 간선 (1,2) 및 (4,3)의 방향을 반전시킵니다.

예: H = flipedge(G,{'a' 'd'},{'b' 'c'})는 간선 (a,b) 및 (d,c)의 방향을 반전시킵니다.

간선 인덱스. 스칼라 또는 양의 정수로 구성된 벡터로 지정됩니다. 각 간선 인덱스는 그래프 G.Edges(idx,:)G.Edges 테이블에 있는 행에 대응됩니다.

예: H = flipedge(G,3)은 간선 G.Edges(3,:)의 방향을 뒤집습니다.

출력 인수

모두 축소

출력 그래프로, digraph 객체로 반환됩니다. G와 비교하여, H는 동일한 노드를 갖지만 일부 또는 모든 간선의 방향이 반대입니다. 또한 HG와 동일한 노드 속성 및 간선 속성을 가집니다.

R2016b에 개발됨
