데이터 플로팅하기

소개

데이터를 MATLAB^® 작업 공간으로 가져온 후에 데이터를 플로팅하여 데이터의 특징을 살펴보는 것이 좋습니다. 데이터를 한번 플로팅해 봄으로써 관심 영역뿐 아니라 불연속 지점과 잠재적 이상값도 식별할 수 있습니다.

MATLAB Figure 창에 플롯이 표시됩니다. Figure 창에 대한 전체 설명을 보려면 MATLAB 플롯 유형 항목을 참조하십시오. 이 항목에서는 MATLAB 그래픽스를 편집하고 사용자 지정하는 데 사용할 수 있는 다양한 대화형 방식 툴에 대해서도 설명합니다.

텍스트 파일의 데이터를 불러온 후 플로팅하기

라이브 스크립트 열기

이 예제에서는 공백으로 구분된 텍스트 파일인 count.dat에 있는 샘플 데이터를 사용합니다. 이 파일은 24시간 동안 서로 다른 세 군데 도심 교차로에서 기록된 시간별 교통량의 데이터 세트 세 개로 구성되어 있습니다. 이 파일의 각 데이터 열은 교차로 한 곳의 데이터를 나타냅니다.

count.dat 데이터 불러오기

load 함수를 사용하여 데이터를 작업 공간으로 가져옵니다.

load count.dat

이 데이터를 불러오면 MATLAB 작업 공간에 count라는 24×3 행렬이 생성됩니다.

데이터 행렬의 크기를 확인하십시오.

[n,p] = size(count)

n = 24

p = 3

n은 행 개수를 나타내고 p는 열 개수를 나타냅니다.

count.dat 데이터 플로팅하기

1부터 n까지의 정수를 포함하는 시간 벡터 t를 만듭니다.

t = 1:n;

데이터를 시간에 대한 함수로 플로팅하고 플롯에 주석을 표시합니다.

plot(t,count),
legend('Location 1','Location 2','Location 3','Location','NorthWest')
xlabel('Time'), ylabel('Vehicle Count')
title('Traffic Counts at Three Intersections')

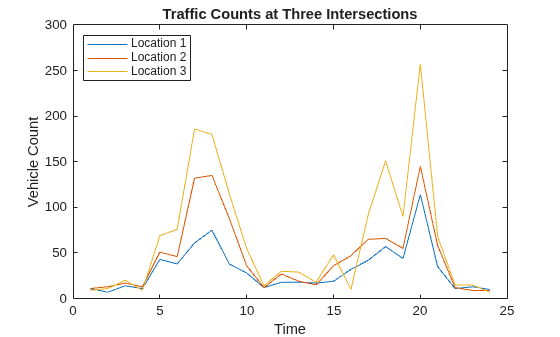

Figure contains an axes object. The axes object with title Traffic Counts at Three Intersections contains 3 objects of type line. These objects represent Location 1, Location 2, Location 3.
