사용자 지정 속성 표시를 갖는 chart 클래스

R2026a

이 예제에서는 속성의 일부만 나열하는 사용자 지정 속성 표시를 갖는 차트의 클래스를 정의하는 방법을 보여줍니다. 다음 코드는 matlab.mixin.CustomDisplay 클래스의 getPropertyGroups 메서드를 오버로드하는 방법을 보여줍니다. 이 예제에서는 또한 matlab.graphics.chartcontainer.ChartContainer 기본 클래스에서 파생되는 차트에 대한 기본 코딩 패턴도 보여줍니다. 이 예제는 차트 개발의 코딩 기법을 익히는 데 사용하거나 개발하려는 클래스에 대한 기반으로 사용할 수 있습니다.

클래스를 정의하려면 다음 코드를 편집기에 복사하고 쓰기 가능한 폴더에 SmoothPlotCustomDisplay.m이라는 이름으로 저장하십시오.

classdef SmoothPlotCustomDisplay < matlab.graphics.chartcontainer.ChartContainer
    % c = SmoothPlotCustomDisplay('XData',X,'YData',Y,Name,Value,...)
    % plots a dotted line of the coordinates in X and Y with a smoothed
    % version of the line. You can also specify additonal name-value
    % arguments, such as 'SmoothColor' and 'SmoothWidth'.
    properties
        XData (1,:) double = NaN
        YData (1,:) double = NaN
        SmoothColor {validatecolor} = [0.9290 0.6940 0.1250]
        SmoothWidth (1,1) double = 2
    end
    properties(Access = private,Transient,NonCopyable)
        OriginalLine (1,1) matlab.graphics.chart.primitive.Line
        SmoothLine (1,1) matlab.graphics.chart.primitive.Line
    end

    methods(Access = protected)
        function setup(obj)
            % Get the axes
            ax = getAxes(obj);

            % Create the original and smooth lines
            obj.OriginalLine = plot(ax,NaN,NaN,'LineStyle',':');
            hold(ax,'on')
            obj.SmoothLine = plot(ax,NaN,NaN,'LineStyle','-',...
                'Color',[0.9290 0.6940 0.1250],'LineWidth',2);
            hold(ax,'off')
        end
        function update(obj)
            % Update line data
            obj.OriginalLine.XData = obj.XData;
            obj.OriginalLine.YData = obj.YData;
            obj.SmoothLine.XData = obj.XData;
            obj.SmoothLine.YData = createSmoothData(obj);

            % Update line color and width
            obj.SmoothLine.Color = obj.SmoothColor;
            obj.SmoothLine.LineWidth = obj.SmoothWidth;
        end
        function propgrp = getPropertyGroups(obj)
            if ~isscalar(obj)
                % List for array of objects
                propgrp = getPropertyGroups@matlab.mixin.CustomDisplay(obj);

            else
                % List for scalar object
                propList = {'SmoothColor','XData','YData'};
                propgrp = matlab.mixin.util.PropertyGroup(propList);
            end
        end
        function sm = createSmoothData(obj)
            % Calculate smoothed data
            v = ones(1,10)*0.1;
            sm = conv(obj.YData,v,'same');
        end
    end
end

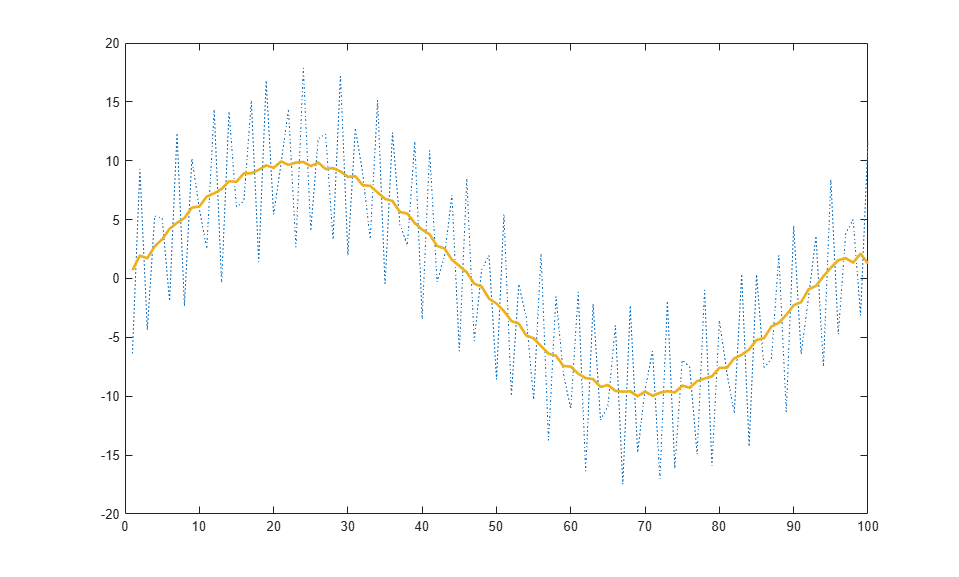

클래스 파일을 저장하고 나면 차트의 인스턴스를 만들 수 있습니다. 차트를 만들 때 세미콜론을 생략하여 사용자 지정된 표시를 확인합니다.

x = 1:1:100;
y = 10*sin(x/15)+8*sin(10*x+0.5);
c = SmoothPlotCustomDisplay('XData',x,'YData',y)

c =

  SmoothPlotCustomDisplay with properties:

    SmoothColor: [0.9290 0.6940 0.1250]
          XData: [1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 … ] (1×100 double)
          YData: [-6.3714 9.3040 -4.3583 5.3084 5.1309 … ] (1×100 double)

  Use GET to show all properties
