응축기 및 증발기 열 전달
R2026b이 예제에서는 왼쪽에 R134a 냉매가 있고 오른쪽에 습윤 공기가 있는 간단한 테스트 설정의 응축기 또는 증발기를 모델링합니다. 이 모델은 냉매로 채워진 튜브 뱅크 사이를 가로질러 습윤 공기가 흐르는 교차 유동 구조를 가집니다.
Condenser Evaporator (2P-MA) 블록은 응축기 또는 증발기로 작동할 수 있습니다. 응축기인 경우, 열은 냉매에서 습윤 공기 쪽으로 흐릅니다. 이때 냉매가 과열 증기에서 2상 혼합물로, 다시 과냉 액체로 응축되며, 그 결과 응축기 튜브의 길이를 따라 최대 3개의 유체 영역이 형성됩니다. 증발기인 경우, 열은 습윤 공기에서 냉매 쪽으로 흐릅니다. 습윤 공기가 충분히 습하면, 수증기가 표면에 응축되어 나머지 습윤 공기 흐름에서 제거됩니다.
모델

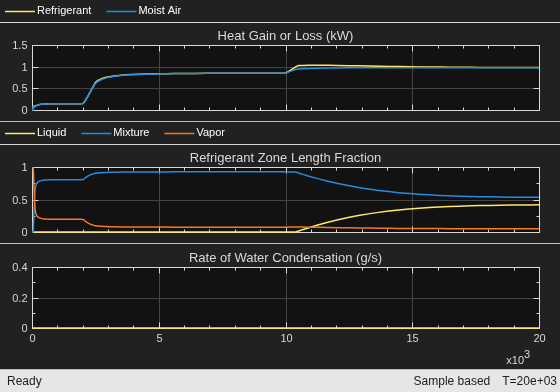

스코프의 시뮬레이션 결과

Simscape 기록의 시뮬레이션 결과
냉매와 습윤 공기 사이의 열 전달은

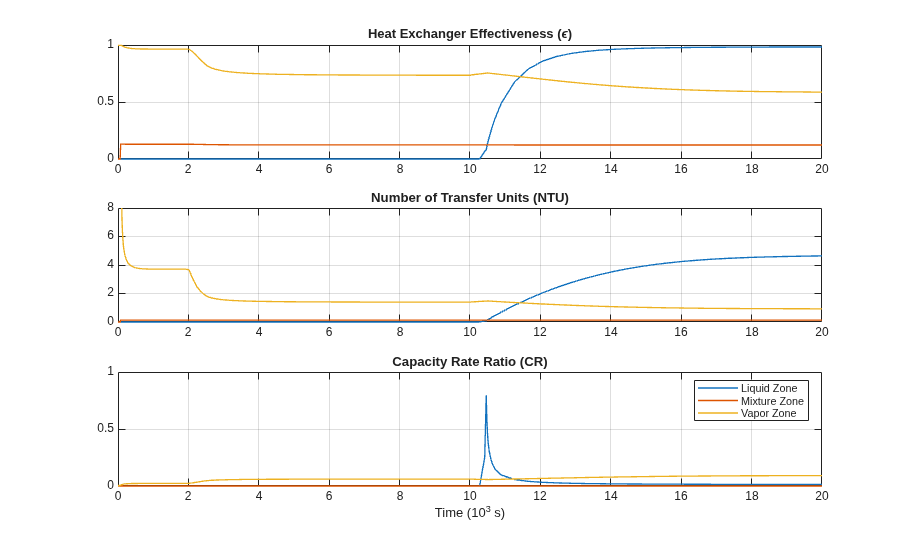

-NTU 방법으로 계산됩니다. 냉매 튜브를 따라 형성된 액체 영역, 혼합물 영역, 증기 영역은 각각 열 전달 계수, 열 전달 표면 면적, 입구 온도가 서로 다릅니다. 따라서 열 교환기 효용성, 전달 유닛 개수, 용량률 비도 각 영역마다 다릅니다. 영역이 존재하지 않을 경우 디폴트 값 0이 표시됩니다.

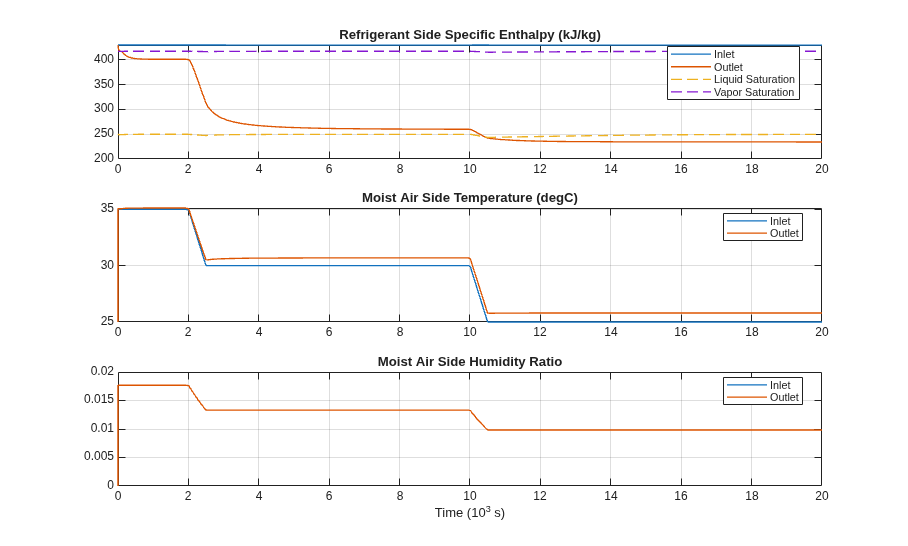

아래 플롯은 응축기 또는 증발기의 입구와 출구에서의 유체 상태를 보여줍니다. 비엔탈피가 포화 경계를 교차함에 따라 액체 영역, 혼합물 영역, 증기 영역이 나타나고 사라집니다.
