포트 데이터형 표시하기

모델에서 포트의 데이터형을 표시하려면 다음을 수행하십시오.

1. Simulink^® 디버그 탭에서 정보 오버레이 > 기본 데이터형을 선택합니다.

고정소수점 신호에 대한 포트 표시는 데이터형, 비트 수, 스케일링의 세 부분으로 구성됩니다. 이 세 부분은 블록의 출력 데이터형 파라미터 값을 반영하거나, 구동 블록 또는 역전파를 통해 상속되는 데이터형과 스케일링을 반영합니다.

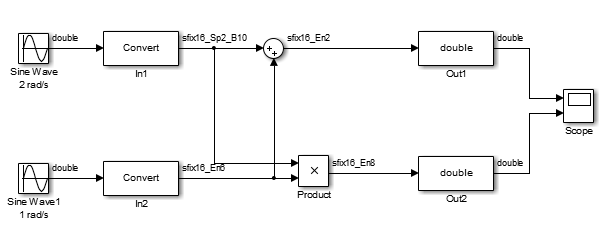

다음 모델에는 포트 데이터형이 표시되어 있습니다.

모델에서 In1 블록에 표시된 데이터형은 출력 데이터형 이름이 sfix16_Sp2_B10임을 나타냅니다. 이는 기울기가 0.2이고 편향이 10.0인 부호 있는 16비트 고정소수점 숫자 fixdt(1, 16, 0.2, 10)에 해당합니다. In2 블록에 표시된 데이터형은 출력 데이터형 이름이 sfix16_En6임을 나타냅니다. 이는 소수부 길이가 6인 부호 있는 16비트 고정소수점 숫자 fixdt(1, 16, 6)에 해당합니다.

관련 항목

• 고정소수점 데이터형 및 스케일링 표기법
