TFTP/WFTPD 구성 가이드

TFTP(Trivial File Transfer Protocol) 구성

개발 컴퓨터에서 TFTP 세션을 설정하십시오. 이 절차는 VxWorks® 7.0이 Windows®의 C:\WindRiver 폴더에 설치되어 있다고 가정합니다.

다음 실행 파일인 C:\WindRiver\vxworks-7\host\x86-win32\bin\Tftpd32.exe를 실행하여 TFTP 애플리케이션을 시작하십시오.

TFTP 폴더를 설정하십시오.

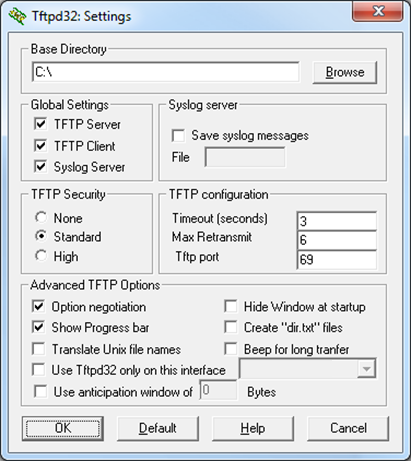

  1. TFTP 애플리케이션에서 설정를 클릭합니다.

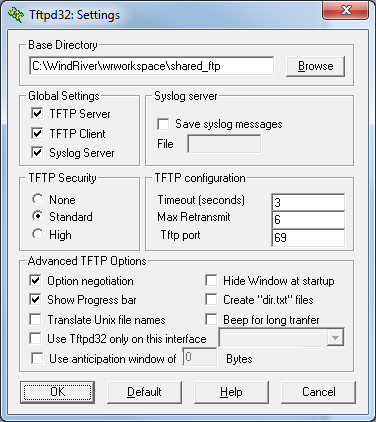

  2. ‘설정’ 대화 상자에서 찾아보기를 클릭합니다.

  3. Base Directory에서 해당 폴더를 선택합니다.

  4. ‘설정’ 대화 상자에서 확인를 클릭합니다.

Winsock 파일 전송 프로토콜 데몬(WFTPD) 구성

개발 컴퓨터에 WFTPD를 설정하십시오. 이 절차는 VxWorks 7.0이 Windows의 C:\WindRiver 폴더에 설치되어 있다고 가정합니다.

다음 실행 파일인 C:\WindRiver\vxworks-7\host\x86-win32\bin\wftpd32.exe를 실행하여 WFTPD 애플리케이션을 시작하십시오.

VxWorks 사용자를 설정합니다.

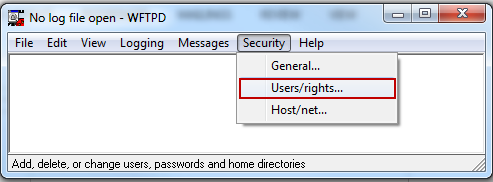

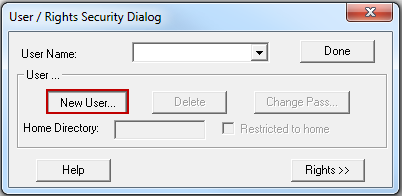

  1. WFTPD 창에서 보안 > Users/rights를 선택하십시오.

  2. New User를 클릭합니다.

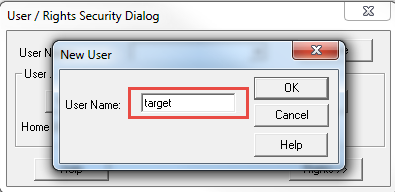

  3. 사용자 이름을 target으로 설정한 다음 확인을 클릭합니다.

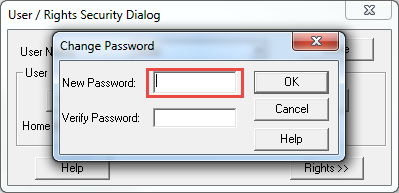

  4. 비밀번호를 vxTarget으로 설정한 다음 확인을 클릭합니다.

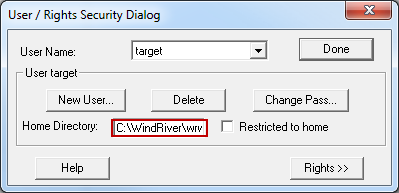

  5. ‘사용자/권한 보안’ 대화 상자에서 Home Directory를 TFTP 폴더를 설정하십시오.에서 선택한 폴더 위치로 설정하십시오. 완료를 클릭합니다.

익명 설정을 지정합니다.

  1. WFTPD 창에서 보안 > Users/Rights를 선택하십시오.

  2. '사용자/권한 보안' 대화 상자에서 사용자 이름를 익명로 설정하십시오.

  3. TFTP 폴더를 설정하십시오.에서 선택한 폴더 위치를 Home Directory에 설정하십시오. 완료를 클릭합니다.

보안 설정을 활성화하십시오.

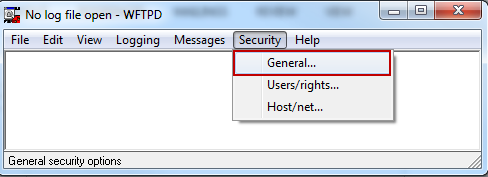

  1. WFTPD 창에서 보안 > 일반를 선택하십시오.

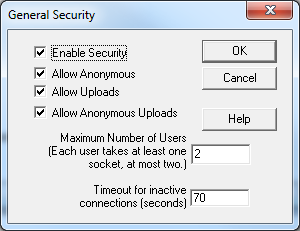

  2. Enable Security, Allow Anonymous, Allow Uploads, Allow Anonymous Uploads를 선택한 다음 확인를 클릭하십시오.

하드웨어를 연결하고, 부팅 인수를 업데이트한 다음, 시스템을 부팅합니다.

  1. SD 카드를 AMD® SoC 장치 하드웨어에 삽입하십시오.

  2. PuTTY 또는 이와 유사한 터미널 클라이언트를 사용하여 AMD SoC 장치 하드웨어에 연결된 COM 포트를 엽니다.

  3. U-Boot가 로딩되는 것이 보이면, 아무 키나 눌러 부팅을 중지하십시오.

    The u-boot prompt is displayed.

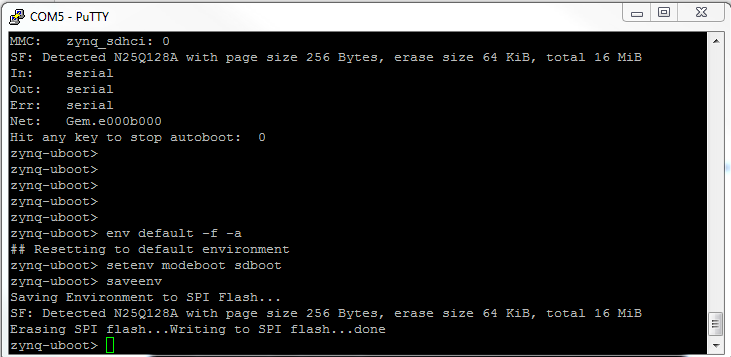

  4. 부팅 인수를 기본 설정으로 재설정합니다.

    zynq-uboot> env default -f -a
zynq-uboot> setenv modeboot sdboot

zynq-uboot> saveenv

    The output appears in the PuTTY window.

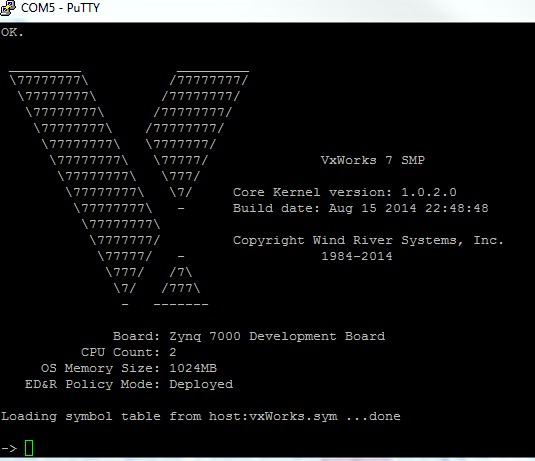

  5. 하드웨어의 전원을 껐다가 다시 켜십시오. 부팅 과정이 진행되며 uVxWorks 이미지가 로드되는 것을 확인할 수 있습니다.

    The output appears in the PuTTY window.

네트워크 설정을 사용하여 MATLAB® 환경을 구성하십시오.

타깃 하드웨어를 구성한 후에는 MATLAB 설정을 업데이트해야 합니다.

MATLAB 명령 창에서 다음 명령을 입력하여 설정을 업데이트하고 AMD SoC 장치 하드웨어와의 연결 상태를 확인하십시오.

>> h = zynq ( 'vxworks','192.168.88.169',...
              'target','vxTarget',...
              'C:\WindRiver\wrworkspace\shared_ftp');
>> checkConnection(h)

checkConnection 명령이 성공적으로 반환되지 않는 경우, Troubleshooting AMD SoC Device and Development Computer Connection에 설명된 단계를 따라 AMD SoC 장치의 하드웨어가 정상적으로 작동하는지, 그리고 모든 연결이 제대로 되어 있는지 확인하십시오.
