visualize

셸빙 필터의 크기 응답 시각화

R2022a 이후

구문

visualize(shelvFilt)

visualize(shelvFilt,NFFT)

hvsz = visualize(___)

설명

visualize(shelvFilt)는 셸빙 필터의 크기 응답을 플로팅합니다. 객체 속성을 변경하면 플롯이 자동으로 업데이트됩니다.

visualize(shelvFilt,NFFT)는 크기 응답을 계산하기 위해 N개 점 FFT를 지정합니다.

hvsz = visualize(___)는 위에 열거된 입력 인수와 함께 이 구문을 호출하는 경우 시각화에 대한 핸들을 dsp.DynamicFilterVisualizer 객체로 반환합니다.

예제

셸빙 필터의 크기 응답 시각화하기

shelvingFilter 객체를 만든 다음 visualize를 호출하여 필터의 크기 응답을 플로팅합니다.

shelvFilt = shelvingFilter(2,1,400,"lowpass");
visualize(shelvFilt)

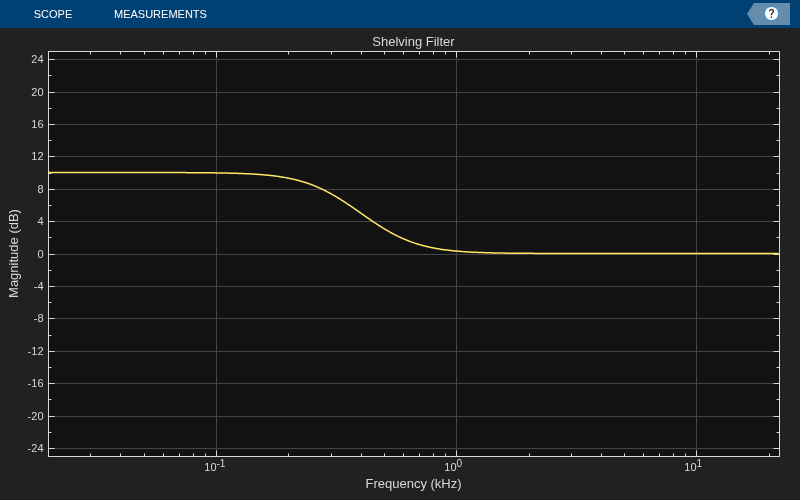

이득을 수정하고 플롯이 자동으로 업데이트되는지 확인합니다.

shelvFilt.Gain = 10;

입력 인수

shelvFilt — 셸빙 필터

객체

크기 응답을 플로팅하려는 셸빙 필터로, shelvingFilter System object™로 지정됩니다.

NFFT — N개 점 FFT

2048 (디폴트 값) | 양의 스칼라

DFT를 계산하는 데 사용되는 Bin 개수로, 양의 스칼라로 지정됩니다.

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

버전 내역

R2022a에 개발됨

참고 항목

shelvingFilter
