모델 설계 대시보드

R2026b

구조, 복잡도, 요구 사항 추적성, 진단, 재사용을 포함하여 모델 설계 품질에 대한 전반적인 개요 제공

R2026b 이후

설명

모델 설계 대시보드는 모델 설계의 전반적인 품질을 평가하는 데 도움을 줍니다. 이 대시보드를 사용하여 설계 크기, 복잡도, 요구 사항 추적성, 진단, 재사용에 대한 전반적인 개요를 파악하고 개선할 영역을 식별할 수 있습니다. 이 앱을 사용하여 다음을 수행할 수 있습니다.

• Simulink^®, Stateflow^® 및 MATLAB^® 코드 전반에 걸쳐 설계의 크기와 구성을 평가합니다.

• 자세한 아키텍처 및 의사 결정 경로 분석을 위해, 복잡도 메트릭을 확인하고 모델 유지 관리 대시보드를 자세히 살펴봅니다.

• 구현된 요구 사항, 링크 유형, 끊어진 링크를 포함하여 요구 사항 추적성을 검토합니다.

• MATLAB 코드 분석기의 최신 컴파일 결과 및 코드 문제를 검사합니다.

• 참조된 모델, 링크된 라이브러리, 서브시스템 참조 및 클론 감지 결과를 통해 재사용 기회를 식별합니다.

모델 설계 대시보드 앱 열기

프로젝트를 연 다음, 다음 방법 중 하나를 사용하여 앱을 엽니다.

• MATLAB 툴스트립: 프로젝트 탭의 툴 메뉴에서 앱 아래에 있는 모델 설계 대시보드를 클릭합니다.

• Simulink 툴스트립: 앱 탭에서 모델 검증 및 확인(V&V), 테스트 아래에 있는 모델 설계 대시보드를 클릭합니다.

• MATLAB 명령 프롬프트: modelDesignDashboard를 입력합니다.

예제

모델 설계 품질 평가하기

프로젝트에서 모델 설계 대시보드를 엽니다.

예제 프로젝트 cc_CruiseControl를 엽니다.

openExample("slcheck/ExploreTestingMetricDataInModelTestingDashboardExample");
openProject("cc_CruiseControl");

모델 설계 대시보드를 엽니다.

modelDesignDashboard

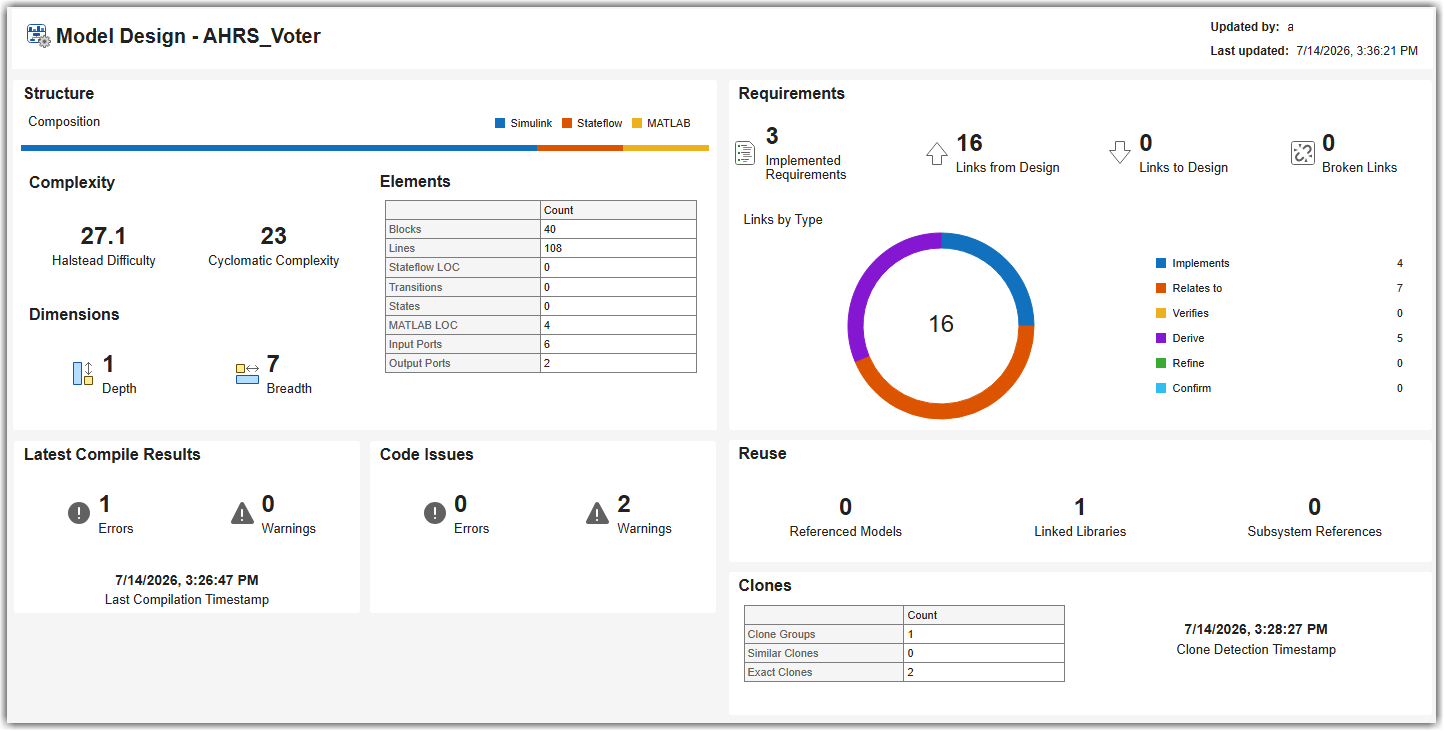

이 대시보드는 모델의 구조, 복잡도, 요구 사항 추적성, 컴파일 결과, 코드 문제, 재사용, 클론을 포함하여 선택한 유닛 모델에 대한 설계 품질 결과를 보여줍니다.

관련 예제

• Assess Model Design Using Model Design Dashboard
• Monitor Design Complexity Using Model Maintainability Dashboard
• Assess Model Size and Complexity for ISO 26262

버전 내역

R2026b에 개발됨

R2026b: 디폴트 대시보드가 모델 유지 관리 대시보드에서 모델 설계 대시보드로 대체됨

R2026b 이전 릴리스에서, 프로젝트 탭의 모델 설계 대시보드 버튼과 modelDesignDashboard 함수는 모델 유지 관리 대시보드를 엽니다.

R2026b부터 이러한 기능은 대신 모델 설계 대시보드를 엽니다. 모델 유지 관리 대시보드를 열려면 모델 설계 대시보드를 연 다음 대시보드 갤러리에서 모델 유지 관리성를 선택하면 됩니다.

참고 항목

앱

• Model Testing Dashboard

함수

• modelDesignDashboard | modelTestingDashboard
