Extract Diagonal

입력 행렬의 주대각선에 있는 요소 추출

•

×

라이브러리:
Simulink / Matrix Operations

설명

Extract Diagonal 블록은 무방향 출력 벡터를 M×N 입력 행렬 A의 주대각선에 있는 요소로 채웁니다. 상응하는 MATLAB^® 코드는 다음과 같습니다.

D = diag(A)

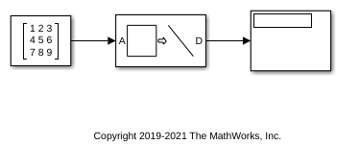

예제

포트

입력

Port_1 — 입력 신호

스칼라 | 벡터 | 행렬

대각선 요소를 추출할 입력 행렬로, 스칼라, 벡터 또는 행렬로 지정됩니다.

데이터형: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
복소수 지원 여부: 예

출력

Port_1 — 출력 신호

벡터

각 대각선 요소로 구성된 출력 벡터.

출력은 입력과 데이터형 및 실수/복소수 여부가 동일합니다. 출력 벡터의 길이는 min(M,N)입니다.

데이터형: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
복소수 지원 여부: 예

블록 특성

데이터형	Boolean | double | fixed point | integer | single
직접 피드스루	아니요
다차원 신호	아니요
가변 크기 신호	아니요
영점교차 검출	아니요

확장 기능

C/C++ 코드 생성

Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

생성된 코드는 특정 조건에서 memcpy 함수 또는 memset 함수(string.h)를 사용합니다.

고정소수점 변환
Fixed-Point Designer™를 사용하여 고정소수점 시스템을 설계하고 시뮬레이션할 수 있습니다.

버전 내역

R2006a 이전에 개발됨

R2021b: Extract Diagonal 블록은 Simulink Matrix Operations 라이브러리로 이동했음

Extract Diagonal 블록은 DSP System Toolbox > Math Functions > Matrices and Linear Algebra > Matrix Operations 라이브러리에서 Simulink > Matrix Operations 라이브러리로 이동되었습니다. 기존의 모든 모델은 계속 작동합니다.

참고 항목

블록

• Create Diagonal Matrix

함수

• diag
