db_0129: Stateflow transition appearance(db_0129: Stateflow 천이 모양)

R2020a 이후

지침 발행물

Control Algorithm Modeling Guidelines - Using MATLAB®, Simulink®, and Stateflow®

하위 ID 권장 사항

  • NA-MAAB — a, b, c, d, e

  • JMAAB — a, b, c, d, e

MATLAB 버전

모든 버전

규칙

하위 ID a

천이 선은 서로 교차해서는 안 됩니다.

사용자 지정 파라미터

해당 없음

예제 — 올바름

예제 — 올바르지 않음

하위 ID b

천이 선은 다른 천이 선과 겹쳐서는 안 됩니다.

사용자 지정 파라미터

해당 없음

예제 — 올바름

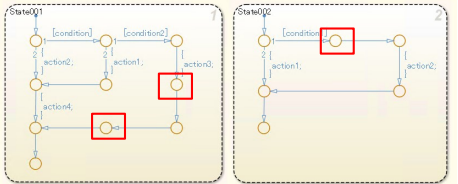

예제 — 올바르지 않음

하위 ID c

천이 선은 상태를 가로질러서는 안 됩니다.

사용자 지정 파라미터

해당 없음

예제 — 올바름

예제 — 올바르지 않음

하위 ID d

천이 선은 수직 또는 수평으로 그려야 합니다.

대각선은 순서도에 사용될 수 있습니다.

사용자 지정 파라미터

해당 없음

예제 — 올바름

예제 — 올바르지 않음

하위 ID e

불필요한 연결점은 사용하지 않아야 합니다.

사용자 지정 파라미터

해당 없음

예제 — 올바름

예제 — 올바르지 않음

근거

하위 ID a:

  • 천이 선이 교차할 때 상태 간의 관계를 이해하기 어렵습니다.

하위 ID b:

  • 천이 선이 겹쳐지면 상태 간의 관계를 이해하기 어렵습니다.

하위 ID c:

  • 천이 선이 상태를 교차할 때 상태 간의 관계를 이해하기 어렵습니다.

하위 ID d:

  • 천이 선을 일관되게 적용하면 가독성이 향상됩니다.

하위 ID e:

  • 불필요한 연결점이 사용되면 전환을 이해하기 어려울 수 있습니다.

검증

모델 어드바이저 검사: Stateflow 전환 모양을 확인하세요. (Simulink Check)

마지막 변경

R2020a

참고 항목

버전 내역

R2020a에 개발됨
