5x5 LED Matrix

보드에 5x5 LED 이미지를 출력하기

라이브러리:
Simulink Coder Support Package for BBC micro:bit/ LED

설명

5x5 LED Matrix 블록은 보드에 내장된 5x5 LED 행렬에 5x5 크기의 LED 이미지를 출력합니다. 이 블록에는 하나의 입력 포트 Matrix가 있습니다. Matrix 포트는 모든 요소가 0 또는 1인 5x5 행렬을 입력으로 받습니다.

BBC micro:bit은 x, y 좌표를 사용하여 5x5 행렬 내의 특정 LED를 식별합니다. 좌표는 행렬의 왼쪽 상단 모서리인 0에서 시작합니다.

보드를 LED가 위를 향하도록 테이블 위에 가로로 놓으십시오. 가로선은 x좌표를 나타내고, 세로선은 y좌표를 나타냅니다.

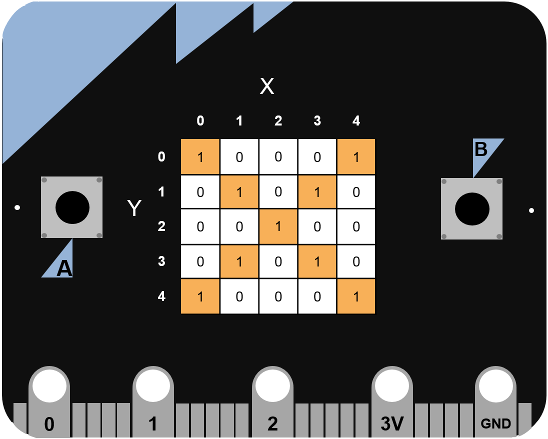

블록에 [1 0 0 0 1;0 1 0 1 0;0 0 1 0 0;0 1 0 1 0;1 0 0 0 1] 값을 가진 행렬을 입력으로 전송한다고 가정해 보겠습니다. 값이 1인 요소에 해당하는 모든 LED가 켜집니다.

이 포트는 모든 요소가 0 또는 1인 5x5 행렬을 입력으로 받습니다. 요소 값이 0보다 클 때, 해당 LED가 켜집니다. 그렇지 않으면 꺼집니다.

R2018a에 개발됨
