파형 설계 및 신호 합성
Phased Array System Toolbox™를 사용하면 안테나, 마이크, 소나 트랜스듀서, 배열에서 방사하는 협대역 신호 파형을 생성할 수 있습니다. 협대역 신호는 펄스 유형과 연속 유형으로 나뉩니다. 파형 유형에는 사각형, 주파수 변조 연속, 위상 코딩 및 계단형 주파수 신호가 포함됩니다. 또한, 코히어런스 처리를 수행하기 위한 정합 필터 알고리즘이 제공됩니다. 이 툴박스를 사용하여 모호성 함수를 생성하고 플로팅할 수 있습니다.
또한 이 툴박스를 사용하면 움직이는 타깃과 배열을 포함하는 모노스태틱 또는 바이스태틱 시나리오에서 자유 공간 신호 전파를 모델링할 수 있습니다. 또는 LOS(가시선) 전파 모델을 사용하여 대기 감쇠를 모델링합니다. 이러한 모델은 대기 가스, 비, 안개, 구름을 통과하는 신호 전파를 계산합니다. 모든 모델은 거리 종속적 시간 지연, 위상 변위, 도플러 편이, 자유 공간 손실을 포함합니다. 비편파 방사에 대한 산란 RCS(레이다 반사 면적)를 지정하거나, 편파 방사에 대한 산란 행렬을 지정할 수 있습니다. 이 툴박스는 4가지 표준 Swerling 타깃 레이다 반사 면적 모델을 구현합니다.
카테고리
- 펄스 파형
진폭, 위상 및 주파수 변조 펄스 파형
- 연속 파형
진폭, 위상 및 주파수 변조 연속 파형
- 정합 필터 및 모호성 함수
정합 필터링, 모호성 함수, 스펙트로그램, 거리 변환
- 신호 전파 및 타깃
협대역 및 광대역 자유 공간 전파, 다중경로 수중 음향 전파, 대기 손실, 공간 MIMO 채널, 레이다 반사 면적, 소나 타깃 강도, Swerling 타깃
- 모션 모델링 및 좌표계
배열 및 타깃 궤적 모델링 수행, 좌표 변환, 도플러 편이 계산
추천 예제

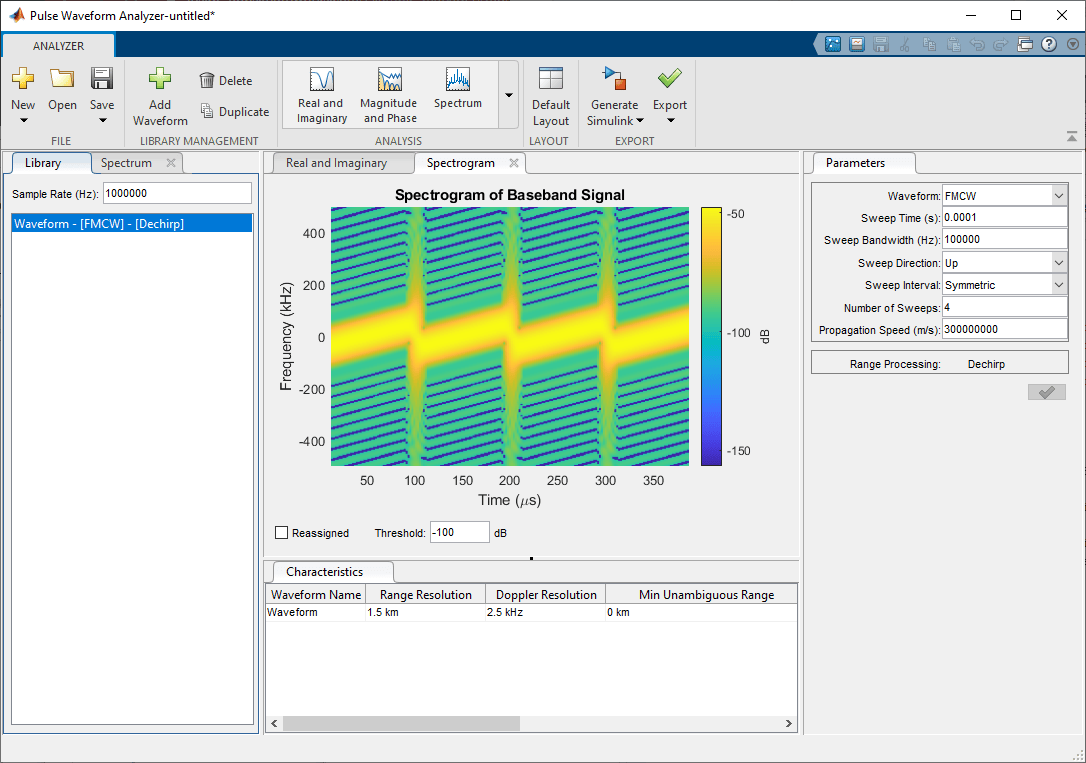

Plot Spectrogram Using Pulse Waveform Analyzer App
The pulseWaveformAnalyzer is a MATLAB® App that lets you explore important properties of a signal such as its waveform, spectrum, and ambiguity function.
Waveform Analysis Using the Ambiguity Function
Use the ambiguity function to analyze waveforms. It compares range and Doppler capabilities of several common pulsed waveforms such as the rectangular waveform, the linear frequency modulated (FM) waveform, and the stepped FM waveform. It also shows ambiguity functions for several nonlinear FM waveforms and a phase coded waveform.

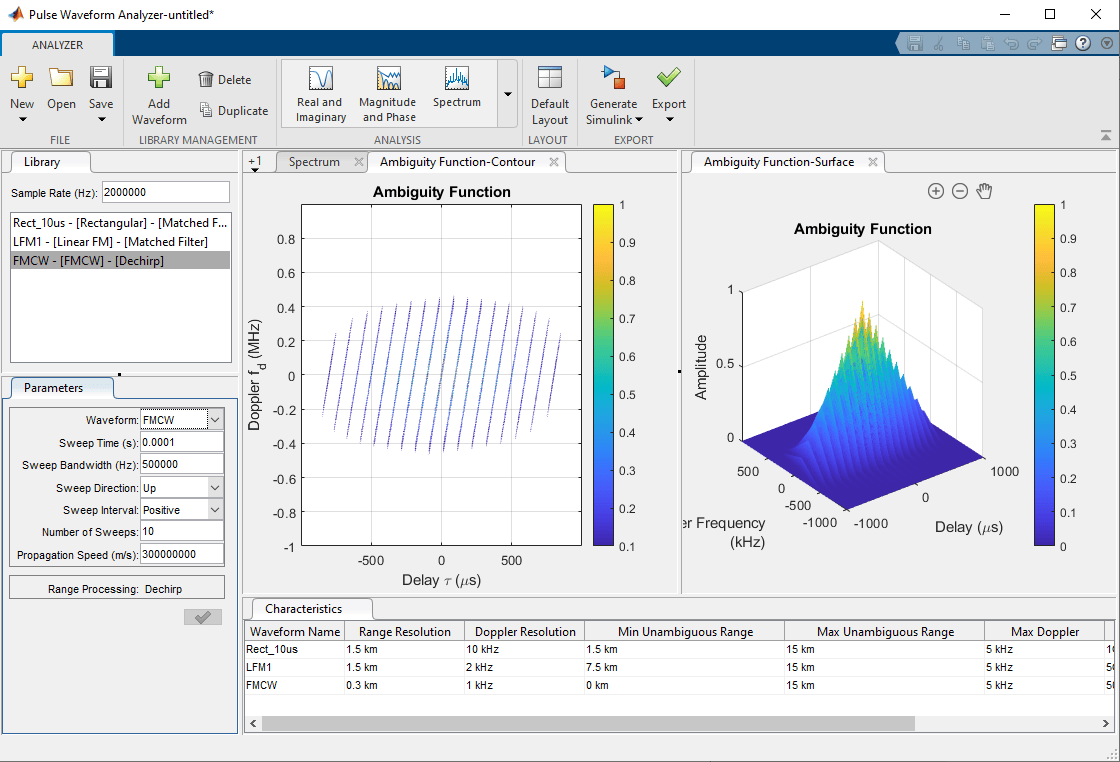

Compare Ambiguity Functions for Different Wave Modulation Schemes
Visualize and interpret different waveform processing schemes and their tradeoffs in the Pulse Waveform Analyzer app.

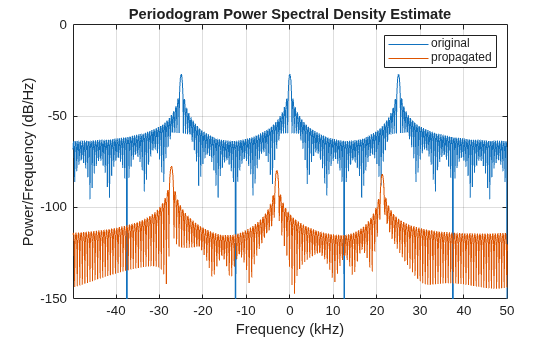

Free-Space Propagation of Wideband Signals
Simulate the propagation of a wideband signal consisting of three tones in an underwater acoustic environment, assuming a constant speed of sound. Model the environment as free space. Assume the signal has a center frequency of 100 kHz, with individual tones at 75 kHz, 100 kHz, and 125 kHz.

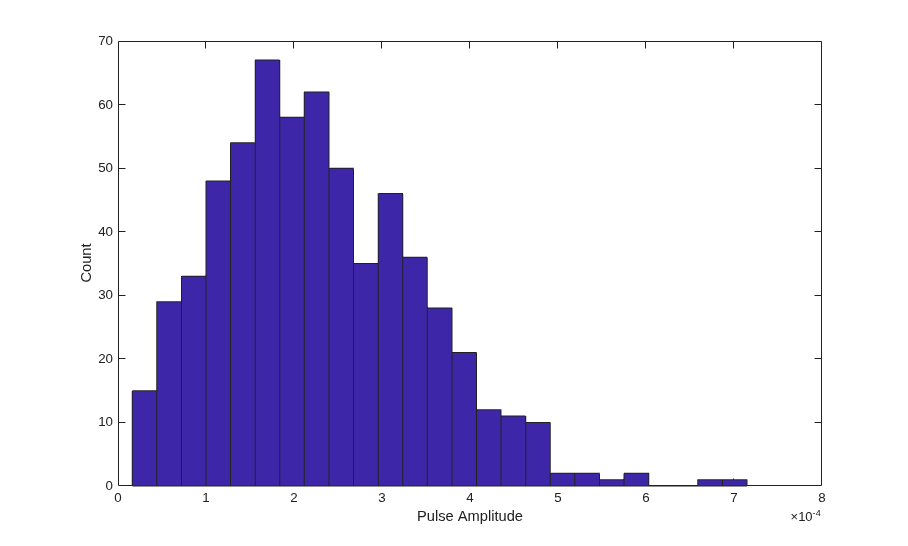

Swerling Target Models
The example illustrates the use of Swerling target models to describe the fluctuations in radar cross-section. The scenario consists of a rotating monostatic radar and a target having a radar cross-section described by a Swerling 2 model. In this example, the radar and target are stationary.

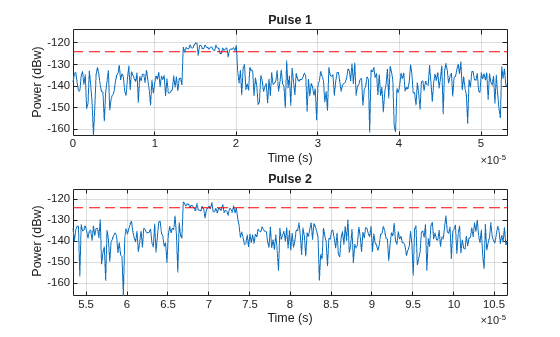

Waveform Design to Improve Range Performance of an Existing System
How waveform type affects a radar system's detection performance. The example considers the situation where a new performance goal is set for an existing radar system design. Since the old design can no longer achieve the desired performance, a new waveform is adopted. The example also shows how to model Swerling targets, simulate the return, and then detect the target ranges.
SINR Map for a 5G Urban Macro-Cell Test Environment
Construct a 5G urban macro-cell test environment and visualize the signal-to-interference-plus-noise ratio (SINR) on a map. The test environment is based on the guidelines defined in Report ITU-R M.[IMT-2020.EVAL] [1] for evaluating 5G radio technologies. This report defines several test environments and usage scenarios in Section 8.2. The test environment in this example is based on the urban environment with high user density and traffic loads focusing on pedestrian and vehicular users (Dense Urban-eMBB). The test environment includes a hexagonal cell network as well as a custom antenna array that is implemented using Phased Array System Toolbox™.
Visualize Multiplatform Scenario
Create and display a multiplatform scenario containing a ground-based stationary radar, a turning airplane, a constant-velocity airplane, and a moving ground vehicle. The turning airplane follows a parabolic flight path while descending at a rate of 20 m/s.
Generate Novel Radar Waveforms Using GAN
Generate new radar waveforms using a Wasserstein generative adversarial network with a gradient penalty (WGAN-GP).
Analysis and Simulation of a Low Probability of Intercept Radar System
Model a monostatic radar system and a non-cooperative receiver for intercepting signals transmitted by the radar.

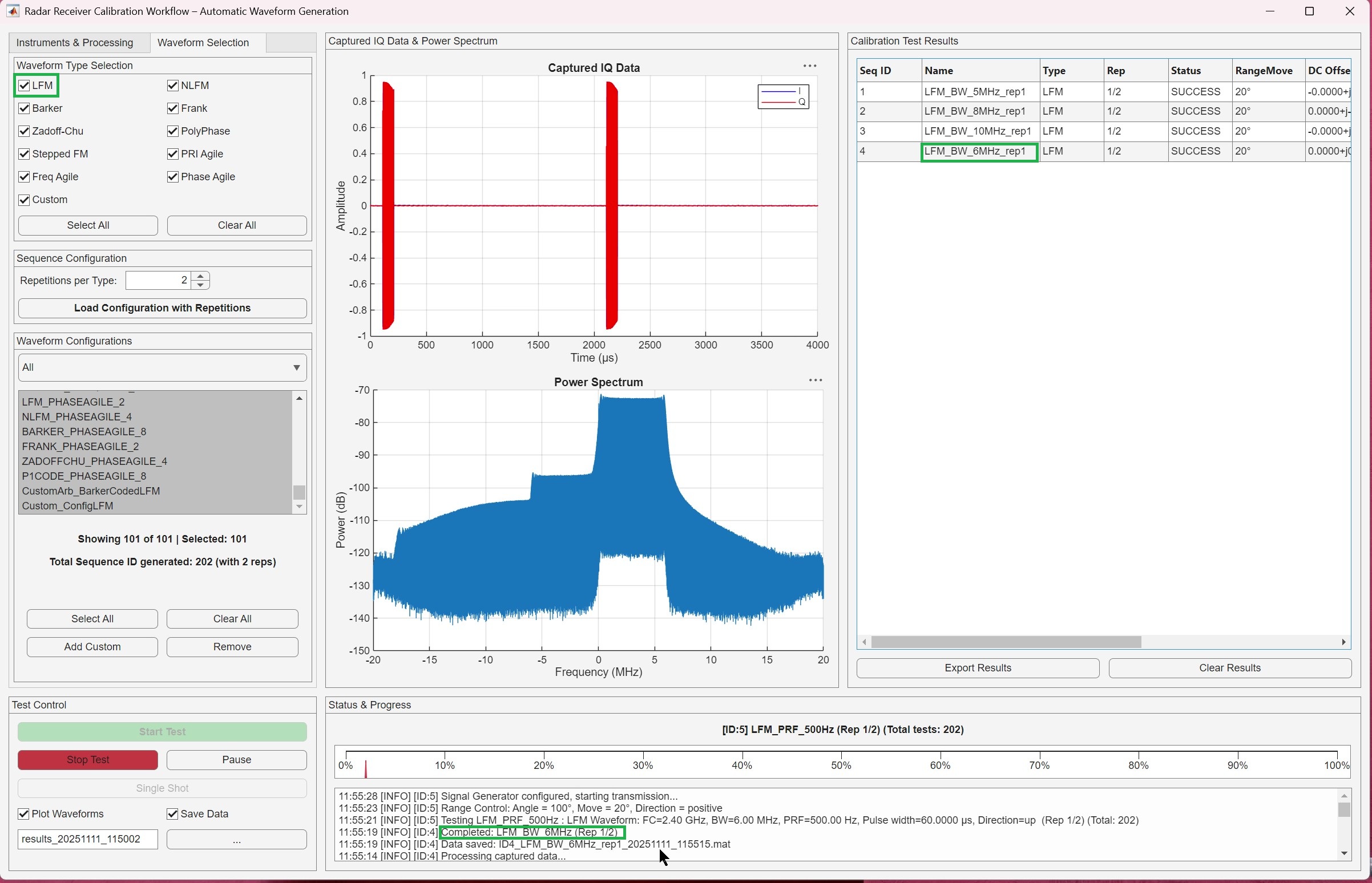

Automatic Radar Waveform Generation and SDR Receiver Calibration Using Signal Generator
Automate the calibration of an SDR Receiver using a customized MATLAB application.
