Symbolic Math Toolbox를 사용하여 미적분 배우기

Symbolic Math Toolbox™를 사용하여 미적분과 응용 수학을 배웁니다. 이 예제에서는 기본 함수인 fplot, diffint를 보여줍니다.

변수를 조작하려면 syms 유형의 객체를 만드십시오.

disp('Create a symbolic variable for x')
disp('>> syms x')
syms x
Create a symbolic variable for x
>> syms x

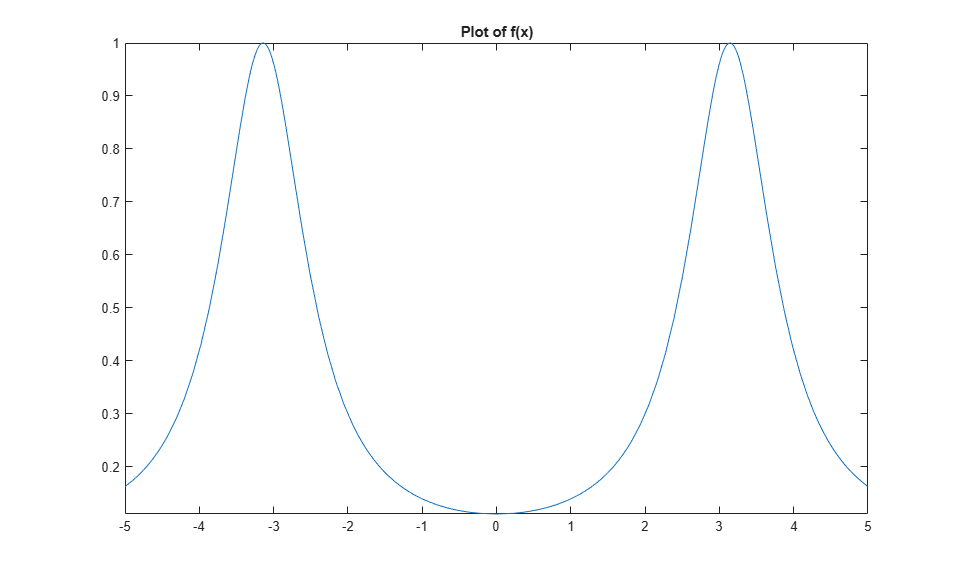

기호 변수를 정의하고 나면 fplot을 사용하여 함수를 작성하고 시각화할 수 있습니다.

disp('Build the function f(x) and plot it')
disp('>> f(x) = 1/(5+4*cos(x))')
disp('>> fplot(f)')
f(x) = 1/(5+4*cos(x))
figure;
fplot(f)
title('Plot of f(x)')
Build the function f(x) and plot it
>> f(x) = 1/(5+4*cos(x))
>> fplot(f)

f(x) =

1/(4*cos(x) + 5)


수학 표기법을 사용하여 x = pi/2에 대해 함수를 실행합니다.

disp('Evaluate f(x) at x = pi/2')
disp('>> f(pi/2)')
f(pi/2)
Evaluate f(x) at x = pi/2
>> f(pi/2)

ans =

1/5

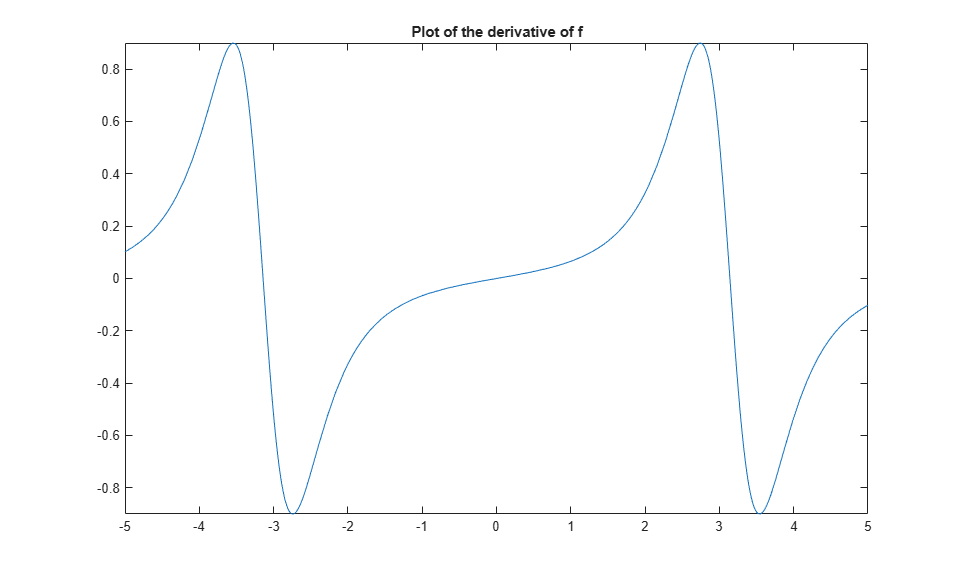

대부분의 함수에 기호 변수를 사용할 수 있습니다. 예를 들어, 함수 diff는 함수를 미분합니다.

disp('Differentiate f(x) and plot the result')
disp('>> f1 = diff(f)')
disp('>> fplot(f1)')
f1 = diff(f)
figure;
fplot(f1)
title("Plot of the derivative of f")
Differentiate f(x) and plot the result
>> f1 = diff(f)
>> fplot(f1)

f1(x) =

(4*sin(x))/(4*cos(x) + 5)^2

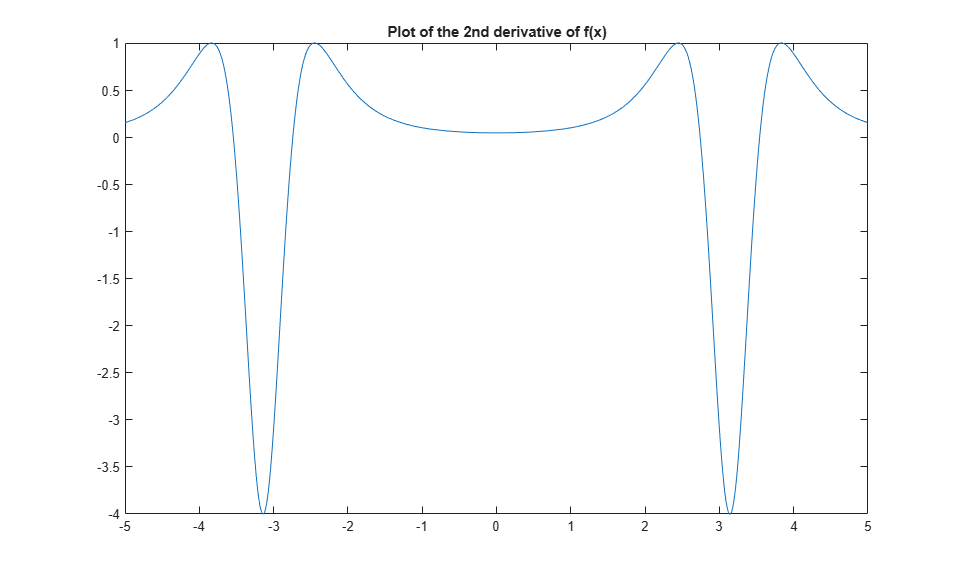

diff 함수는 N계 도함수를 구할 수도 있습니다. 다음 예제에서는 2계 도함수를 보여줍니다.

disp('Compute the second derivative of f(x) and plot it')
disp('>> f2 = diff(f,2)')
disp('>> fplot(f2)')
f2 = diff(f,2)
figure;
fplot(f2)
title("Plot of the 2nd derivative of f(x)")
Compute the second derivative of f(x) and plot it
>> f2 = diff(f,2)
>> fplot(f2)

f2(x) =

(4*cos(x))/(4*cos(x) + 5)^2 + (32*sin(x)^2)/(4*cos(x) + 5)^3

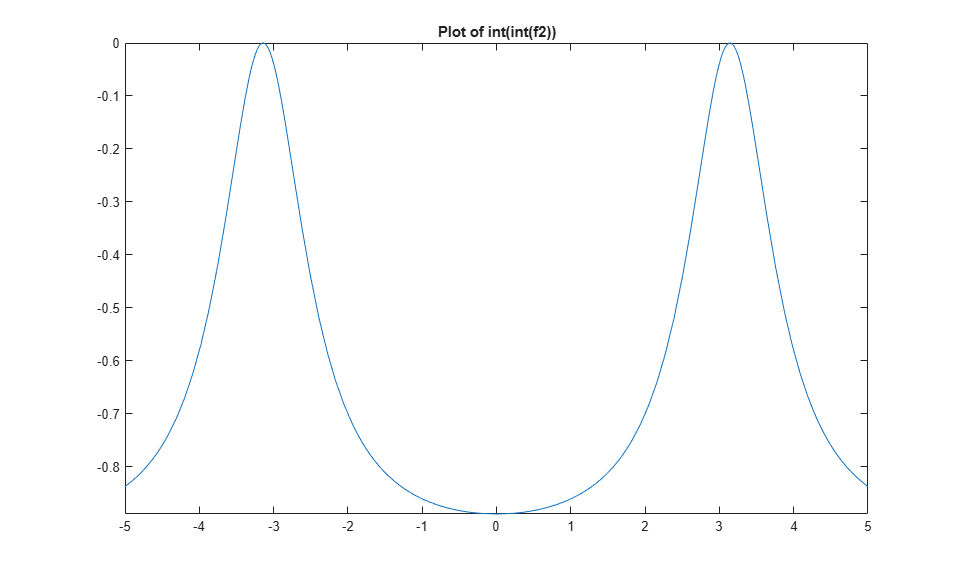

int 함수는 기호 변수로 구성된 함수를 적분합니다. 다음 예제에서는 2계 도함수를 두 번 적분하여 원래 함수를 가져오려는 시도를 보여줍니다.

disp('Retrieve the original function by integrating the second derivative twice. Plot the result.')
disp('>> g = int(int(f2))')
disp('>> fplot(g)')
g = int(int(f2))
figure;
fplot(g)
title("Plot of int(int(f2))")
Retrieve the original function by integrating the second derivative twice. Plot the result.
>> g = int(int(f2))
>> fplot(g)

g(x) =

-8/(tan(x/2)^2 + 9)


처음에는 fg에 대한 플롯이 똑같아 보입니다. 하지만, 공식과 y축 범위는 서로 다릅니다.

disp('Observe the formulas and ranges on the y-axis when comparing f and g')
disp('>> subplot(1,2,1)')
disp('>> fplot(f)')
disp('>> subplot(1,2,2)')
disp('>> fplot(g)')
disp(' ')
figure;
subplot(1,2,1)
fplot(f)
title("Plot of f")
subplot(1,2,2)
fplot(g)
title("Plot of g")
Observe the formulas and ranges on the y-axis when comparing f and g
>> subplot(1,2,1)
>> fplot(f)
>> subplot(1,2,2)
>> fplot(g)


efg 사이의 차입니다. 공식은 복잡하지만 그래프는 상수처럼 보입니다.

disp('Compute the difference between f and g')
disp('>> e = f - g')
e = f - g
Compute the difference between f and g
>> e = f - g

e(x) =

8/(tan(x/2)^2 + 9) + 1/(4*cos(x) + 5)


차가 상수임을 표시하려면 방정식을 단순화하십시오.

disp('Simplify the equation to show that the difference between f and g is constant')
disp('>> simplify(e)')
e = simplify(e)
Simplify the equation to show that the difference between f and g is constant
>> simplify(e)

e(x) =

1
