등고선 플롯 레벨에 레이블 지정하기

이 예제에서는 각 등고선에 연결된 값으로 등고선의 레이블을 지정하는 방법을 보여줍니다.

등고선 행렬 C는 contour, contour3 및 contourf에서 반환되는 선택적 출력 인수입니다. clabel 함수는 C의 값을 사용하여 2차원 등고선의 레이블을 표시합니다.

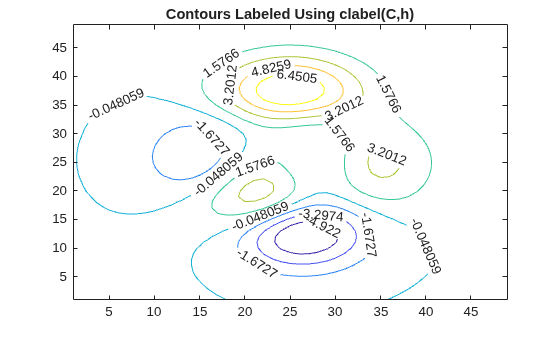

peaks 함수의 8개 등고선 레벨을 표시하고 등고선의 레이블을 지정합니다. clabel은 인라인 레이블을 포함할 수 있을 정도로 충분히 큰 등고선에만 레이블을 지정합니다.

Z = peaks;
figure
[C,h] = contour(Z,8);

clabel(C,h)
title('Contours Labeled Using clabel(C,h)')

마우스를 사용하여 대화형 방식으로 등고선을 선택해 레이블을 지정하려면 manual 옵션을 clabel로 전달해야 합니다(예: clabel(C,h,'manual')). 이 명령은 마우스가 Figure 내에 있을 때 십자 기호 커서를 표시합니다. 마우스를 클릭하여 커서에 가장 근접한 등고선의 레이블을 지정합니다.

참고 항목

contour | contour3 | contourf | clabel
