주 그리드 선과 보조 그리드 선이 있는 등고선 플롯

데이터를 분할하고 두 개의 겹치는 등고선 플롯을 만들어서 선택된 등고선이 강조되는 등고선 플롯을 만들 수 있습니다.

예를 들어, 짝수 번호가 지정된 등고선은 실선으로 표시되고 홀수 번호가 지정된 등고선은 점선으로 표시되는 peaks 함수의 등고선 플롯을 만들어 보겠습니다. 짝수 번호가 지정된 레벨에 대한 등고선 하나를 플로팅합니다. 그런 다음 홀수 번호가 지정된 레벨이 점선으로 그려진 두 번째 등고선 플롯을 겹쳐 놓습니다.

major = -6:2:8;
minor = -5:2:7;
[cmajor,hmajor] = contour(peaks,'LevelList',major);
clabel(cmajor,hmajor)

hold on
[cminor,hminor] = contour(peaks,'LevelList',minor);
hminor.LineStyle = ':';
hold off

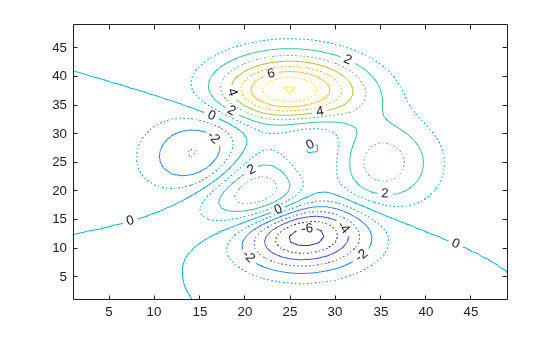

Figure contains an axes object. The axes object contains 2 objects of type contour.
