Modbus 탐색기

Modbus 코일 및 레지스터에 읽기 및 쓰기

설명

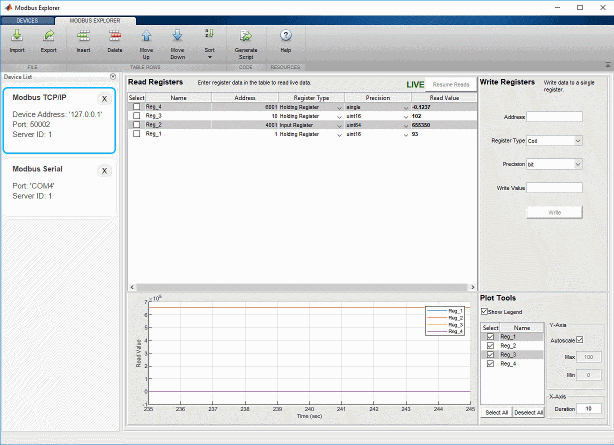

Modbus 탐색기 앱은 Modbus 연결을 구성하고, Modbus 서버에 연결하고, 레지스터에서 데이터를 읽고 쓰고, 실시간 데이터를 시각화할 수 있는 그래픽 인터페이스를 제공합니다.

이 앱을 사용하여 다음을 수행할 수 있습니다.

TCP/IP 또는 직렬 RTU를 통해 Modbus 장치에 연결합니다.
코일, 입력값, 입력 레지스터 및 홀딩 레지스터에서 데이터를 읽습니다.
한 번에 하나의 코일 또는 하나의 홀딩 레지스터에 데이터를 씁니다.
MAT 파일을 사용하여 등록 정보를 가져오고 내보냅니다.
라이브 플롯(실시간 그래프)을 사용하여 데이터를 실시간으로 모니터링합니다.
테이블 형식의 보기를 사용하여 여러 읽기 주소를 구성하고 관리합니다.
앱의 라이브 편집기에서 스크립트를 생성합니다.

이 앱은 MATLAB^® Modbus 인터페이스에서 사용 가능한 writeRead 또는 maskWrite 함수를 지원하지 않습니다.

Modbus 탐색기를 사용하려면 장치를 구성하고 TCP/IP 또는 직렬 RTU를 통해 연결해야 합니다. 자세한 내용은 Configure Connection in Modbus Explorer 항목을 참조하십시오. 장치를 설정하고 MATLAB에서 장치가 인식되면 Modbus 탐색기 앱의 시작 페이지에서 해당 장치를 선택할 수 있습니다. 그러면 읽기 및 쓰기 작업을 수행할 수 있습니다.

이 앱은 MAT 파일 형식으로 등록 정보를 가져오는 기능을 지원합니다. 앱에서 이전에 내보낸 MAT 파일을 가져올 수 있습니다. Modbus Client Read 및 Modbus Client Write Simulink^® 블록에서 내보낸 MAT 파일도 가져올 수 있습니다.

Modbus 탐색기 앱 열기

MATLAB 툴스트립: 앱 탭에서 테스트 및 계측(T&M) 아래에 있는 앱 아이콘을 클릭합니다.
MATLAB 명령 프롬프트: modbusExplorer를 입력합니다.

예제

버전 내역

R2019a에 개발됨
