코드 생성에서 버스 요소의 차원 유지

R2026b

기본적으로, 생성 코드에는 다차원 모델 데이터를 위한 1차원 배열이 포함됩니다. ‘구성 파라미터’ 대화 상자에서 Array layout 파라미터를 Row-major로 설정하면, 생성 코드에서 다차원 배열의 차원을 유지할 수 있습니다. Preserve Dimensions of Multidimensional Arrays in Generated Code 항목을 참조하십시오.

생성 코드에서 Embedded Coder® 사전 및 코드 매핑 편집기를 통해 스토리지 클래스를 구성함으로써, 최상위 수준의 인포트 및 아웃포트, 파라미터, 신호, 상태, 룩업 테이블 및 데이터 저장소의 차원을 유지할 수 있습니다. 스토리지 클래스에 대해 구성하는 배열 차원 유지 속성은 모델 내의 데이터 요소에 적용됩니다. 버스 객체는 일반적으로 상태, 신호 등과 같은 여러 데이터 요소 간에 공유되는 전역 데이터형이므로, 스토리지 클래스 속성을 사용하여 버스 요소의 차원을 유지할 수는 없습니다.

다차원 버스 요소를 포함하는 버스 객체의 차원을 유지하려면, 유형 편집기에서 요소 차원 유지 속성을 사용하십시오. 버스 객체의 차원은 ERT 모델에서만 유지할 수 있습니다.

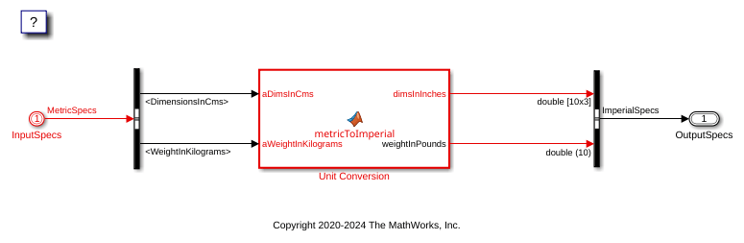

예제 모델 열기

1. PreserveBusDims 모델을 엽니다.

PreserveBusDims;

2. Embedded Coder 앱을 엽니다.

3. ‘구성 파라미터’ 대화 상자에서 배열 레이아웃 파라미터가 Row-major로 설정되어 있는지 확인하십시오.

버스 요소 구성

이 모델에는 기본 작업 공간에 다음과 같은 Simulink.Bus 객체들이 포함되어 있습니다:

  • ImperialSpecs

  • MetricSpecs

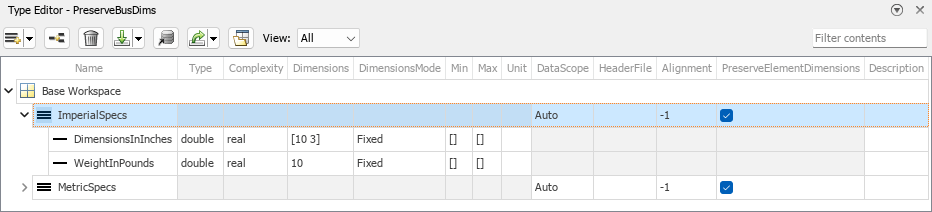

1. Simulink® 툴스트립의 모델링 탭에 있는 디자인 갤러리에서 유형 편집기를 선택합니다.

2. Type Editor에서 보기를 All로 설정하십시오. 그런 다음, ImperialSpecs 행과 PreserveElementDimensions 열에서 체크박스를 선택하십시오. 이 속성을 선택하면 버스 객체 내의 모든 요소의 크기를 유지하도록 버스 객체를 구성하게 됩니다.

또는 MATLAB 명령 프롬프트에서 다음을 입력하십시오:

ImperialSpecs.PreserveElementDimensions = 1;

코드 생성 및 검토

모델에 대한 코드를 생성합니다. C 코드 탭에서 빌드를 클릭합니다.

evalc("slbuild('PreserveBusDims')");

생성 코드는 다차원 요소의 차원을 그대로 유지합니다. ImperialSpecs 버스 객체에서, DimensionsInInches라는 이름의 요소는 [10 3] 차원의 다차원 배열인 반면, WeightInPounds라는 이름의 요소는 [10] 차원의 벡터입니다. 요소 차원 유지 속성은 다차원 배열에 적용됩니다.

file = fullfile("PreserveBusDims_ert_rtw",...
    "PreserveBusDims.h");
coder.example.extractLines(file,"#define DEFINED_TYPEDEF_FOR_ImperialSpecs_", ...
    "} ImperialSpecs;",0,1);
typedef struct {
  real_T DimensionsInInches[10][3];
  real_T WeightInPounds[10];
} ImperialSpecs;

제한 사항

  • 코드 생성기는 N차원 벡터의 경우, N차원 인덱싱을 지정하더라도 항상 1차원 배열을 생성합니다.

  • 생성된 서비스 인터페이스 코드에서 호출하는 타깃 환경 서비스 함수가 다차원 배열에 접근하는 경우, 코드 생성기는 생성된 C 코드 내에서 해당 다차원 배열을 평탄화합니다.
