인피니언 AURIX의 멀티코어 아키텍처
Infineon AURIX TC3x 계열의 마이크로컨트롤러는 최대 6개의 TriCore® 처리 장치(TriCore 0부터 TriCore 5까지)를 포함할 수 있습니다. TriCore 0은 AURIX 마이크로컨트롤러에서 시스템 초기화, 부팅 프로세스 및 핵심 제어 작업을 처리하는 주 처리 장치입니다. 이러한 처리 장치는 독립적으로 또는 협력적으로 실행될 수 있습니다. 개별 처리 장치에 서로 다른 애플리케이션을 할당할 수 있습니다. Simulink®에서 모듈식 및 동시 설계를 지원하기 위해, 복잡한 애플리케이션의 구성 요소를 여러 처리 장치에 분산할 수 있습니다.

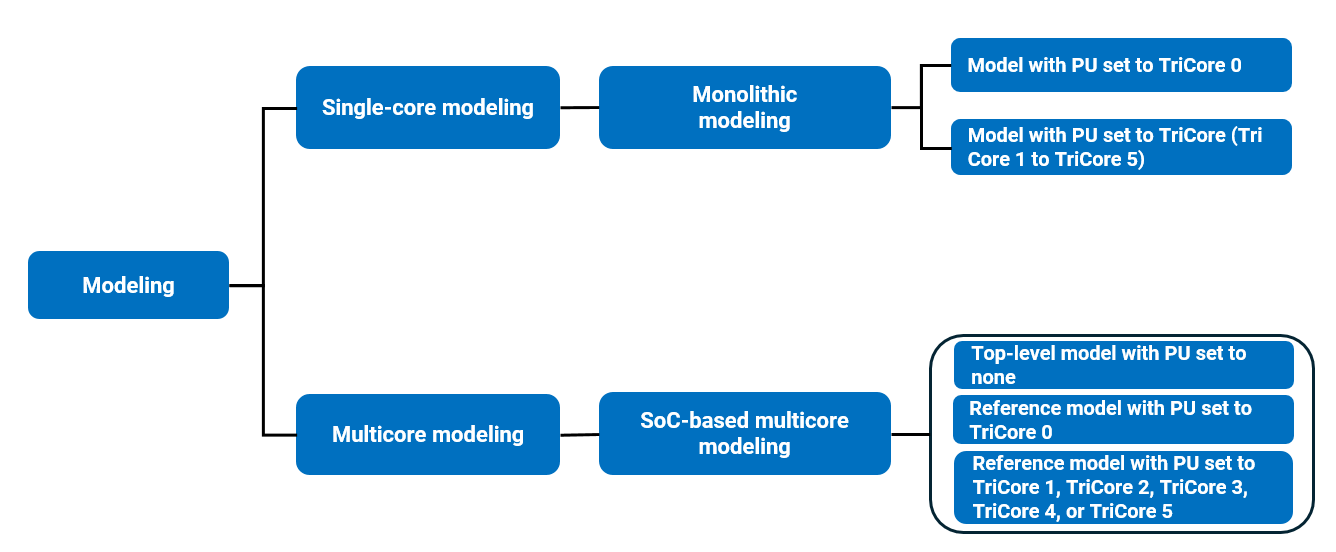

Embedded Coder® Support Package for Infineon AURIX TC3x Microcontrollers는 멀티코어 및 싱글코어 애플리케이션 모델 설계를 지원합니다. 이 그림은 인피니언 AURIX TC4x 마이크로컨트롤러의 다양한 처리 유닛을 사용한 권장 모델링 시나리오를 보여줍니다. 이 그림은 인피니언 AURIX TC3x 마이크로컨트롤러의 다양한 처리 유닛(PU)을 사용한 권장 모델링 시나리오를 보여줍니다.
Monolithic models — 단일 또는 독립형 Simulink 모델로, 하나의 통합 애플리케이션을 생성하며, 이는 Simulink가 단일 처리 장치에서 실행합니다.
SoC-based multicore models — 참여하는 처리 장치들을 위해 하나 이상의 통합 애플리케이션을 생성하는 통합 시스템 온 칩(SoC) 아키텍처. SoC 모델은 최상위 모델과 하나 이상의 고유한 참조 모델로 구성됩니다. 최상위 모델은 참조 모델 위에서 실행되는 애플리케이션 알고리즘 또는 모델을 갖춘 전체 임베디드 시스템을 나타냅니다.
블록
툴
| SoC Builder | Build, load, and execute multicore application models on Infineon AURIX TC4x hardware boards (R2024b 이후) |
| Hardware Mapping | Map tasks and peripherals in a model to hardware board configurations (R2022b 이후) |
도움말 항목
모델링
- SoC-Based Multicore Modeling for Infineon AURIX Microcontrollers
Design, evaluate, and implement multicore SoC models. - SoC-Based Multicore Modeling Workflow for Infineon AURIX Microcontrollers
Create SoC based multicore models.
- Monolithic Modeling for Infineon AURIX Microcontrollers
Design, evaluate, and implement single-core models.
코드 생성
- Generate Code and Deploy Using SoC Builder
Generate code and run it on the target hardware board using the SoC Builder tool. - Generate Software Executables for Multicore Models
Generate ELF file for all participating homogenous cores of Infineon AURIX.
추천 예제

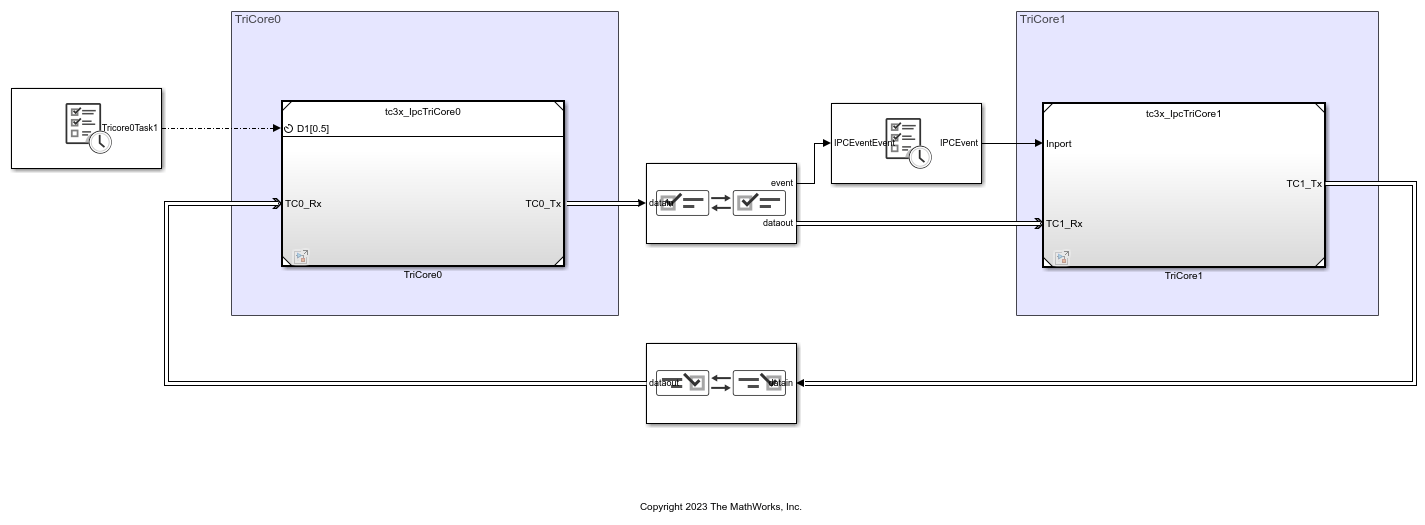

Getting Started with Multicore Modeling and Targeting for Infineon AURIX TC3x Microcontrollers
Use Embedded Coder® Support Package for Infineon® AURIX™ TC3x Microcontrollers to implement multicore modeling and communication between two cores on an Infineon® AURIX™ microcontroller. This example uses a top-level model and two referenced models for two-way multicore data communication. The model supports both simulation and code generation. You can simulate the model and deploy the code on an Infineon AURIX TC3x hardware board using the Soc Builder tool and observe the blinking of the configured LEDs of each core to verify the communication between the cores.
Analyze Sensorless Observers for Field-Oriented Control Using Multiple Cores of Infineon AURIX TC3x
Use Embedded Coder® Support Package for Infineon® AURIX™ TC3x Microcontrollers for sensorless field-oriented control using multiple cores of an Infineon AURIX microcontroller board. This example uses a top-level model and two referenced models. You use the TriCore0 referenced model to implement a sensor-based field-oriented control (FOC) technique to control the speed of a three-phase brushless DC (BLDC) motor. You use the TriCore1 referenced model to implement and analyze different sensorless algorithms, such as the algorithms implemented in the Flux Observer (Motor Control Blockset), Sliding Mode Observer (Motor Control Blockset), and Extended EMF Observer (Motor Control Blockset) blocks.
Custom Storage Class for Infineon AURIX TC3x Microcontrollers
Define a custom storage class for Infineon® AURIX™ TC3x Microcontrollers using Embedded Coder® Support Package for Infineon® AURIX™ TC3x Microcontrollers.
Integrate Code Generated for Infineon TC3x with ADS Workflow
Export code generated from Simulink® using Embedded Coder® Support Package for Infineon® AURIX™ TC3x Microcontrollers and deploy the code to hardware using AURIX Development Studio (ADS).
