ARM Cortex-Mx 프로세서에서 실행 파일을 빌드하고 실행하기
Simulink® 모델을 구성하고, 실행 파일을 빌드한 다음, ARM® Cortex®-M3/M4/M55/M7 QEMU 에뮬레이터에서 해당 실행 파일을 실행합니다.
Download and Install QEMU Emulator에 설명된 대로 QEMU 에뮬레이터를 다운로드하여 설치했는지 확인하십시오.
ARM Cortex-Mx 프로세서용 모델 구성에 설명된 대로 모델을 구성하십시오.
하드웨어 탭으로 이동합니다. 빌드, 배포, 시작 드롭다운 메뉴에서 빌드 버튼을 선택하십시오. 이 작업은 모델을 기반으로 코드를 생성하고,
.elf파일을 빌드한 다음, 생성된.elf파일을 QEMU 에뮬레이터에서 실행합니다.
이 소프트웨어는 MATLAB® 진단 뷰어에서 빌드 프로세스의 상태를 표시합니다. QEMU가 실행되고, 코드 생성을 통해 생성된 코드가 에뮬레이터에서 실행되기 시작합니다.
예를 들면 다음과 같습니다.

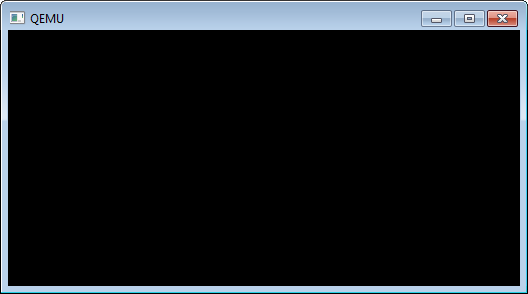

QEMU가 텍스트가 없는 창을 엽니다. QEMU가 에뮬레이션 세션을 실행하는 동안 이 창은 계속 열려 있습니다.### Created: ../untitled1.elf ### Invoking postbuild tool Binary Converter ... arm-none-eabi-objcopy -O binary ../untitled1.elf ../untitled1.bin ### Done invoking postbuild tool. ### Invoking postbuild tool Hex Converter ... arm-none-eabi-objcopy -O ihex ../untitled1.elf ../untitled1.hex ### Done invoking postbuild tool. ### Invoking postbuild tool Executable Size ... arm-none-eabi-size ../untitled1.elf text data bss dec hex filename 2328 20 2136 4484 1184 ../untitled1.elf ### Done invoking postbuild tool. ### Successfully generated all binary outputs.
QEMU 에뮬레이터에서
.elf파일을 중지하려면 다음 MATLAB 구문을 사용하십시오:codertarget.arm_cortex_m.stopQemu(pid)명령에서
pid를 앞의 상태 메시지에 표시된 PID 번호로 대체하십시오. 예를 들어, MATLAB 명령 창에서 다음을 입력합니다:codertarget.arm_cortex_m.stopQemu(8500)
MATLAB 명령 창에는 에뮬레이터 세션의 상태가 표시됩니다. 예를 들면 다음과 같습니다.
Terminated QEMU process with PID 8500.
참고
ARM Cortex-M 프로세서용으로 생성된 코드는 Mac OS X에서 실행할 수 없습니다.
QEMU 에뮬레이터를 사용하여 MATLAB에서 생성된 코드를 수동으로 실행하기
다음 MATLAB 구문을 사용하여 QEMU 에뮬레이터에서 .elf 파일을 수동으로 실행하십시오.
pid = codertarget.arm_cortex_m.runQemu('modelname.elf')
modelname.elf를 앞의 상태 메시지에 표시된 .elf 파일 이름으로 바꾸십시오. 예를 들어, MATLAB 명령 창에서 다음을 입력합니다:
pid = codertarget.arm_cortex_m.runQemu('untitled1.elf')MATLAB 명령 창에는 에뮬레이션 세션의 프로세스 ID(PID)가 표시됩니다. 예를 들면 다음과 같습니다.
### Downloading application...untitled1.elf
Started new QEMU process with PID 8500.
pid =
8500
