Dynamic Pressure

속도와 공기 밀도를 사용하여 동압력 계산

•

라이브러리:
Aerospace Blockset / Flight Parameters

설명

Dynamic Pressure 블록은 동적 압력을 계산합니다.

동압은 다음과 같이 정의됩니다.

$$\overline{q}=\frac{1}{2}\rho V^2,$$

여기서 는 공기 밀도이고 V는 속도입니다.

예제

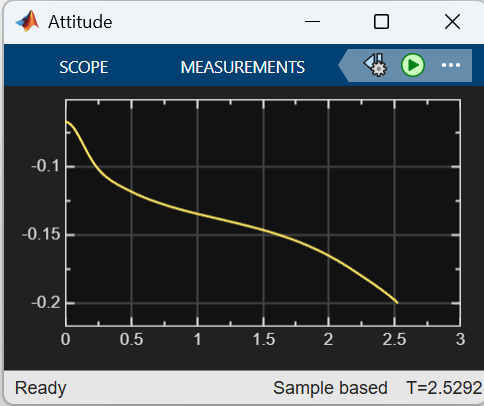

1903 Wright Flyer and Pilot with Scopes for Data Visualization

Model the Wright Brothers' 1903 Flyer modeled in Simulink^® and Aerospace Blockset™ software.

• 라이브 스크립트 열기

드 하빌랜드 비버를 타고 비행하세요

Simulink 및 Aerospace Blockset 소프트웨어를 사용하여 드 하빌랜드 비버를 모델링합니다.

• 라이브 스크립트 열기

포트

입력

V — 속도

요소를 3개 가진 벡터

속도는 3개 요소로 구성된 벡터로 지정됩니다.

데이터형: double

ρ — 공기 밀도

스칼라

공기 밀도는 스칼라로 지정됩니다.

데이터형: double

출력

Output 1 — 동적 압력

스칼라

동적 압력은 스칼라로 반환됩니다.

데이터형: double

확장 기능

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

버전 내역

R2006a 이전에 개발됨

참고 항목

Aerodynamic Forces and Moments | Mach Number
