필터 디자이너

알고리즘을 선택하여 필터 설계

설명

필터 디자이너 앱을 사용하면 디지털 필터를 설계하고 분석할 수 있습니다. 또한 기존 필터 설계를 가져오고 수정할 수도 있습니다.

이 앱을 사용하여 다음을 수행할 수 있습니다.

  • 응답 유형 및 필터 설계 방법 선택하기

  • 필터 설계 사양 설정하기

  • 필터 설계 분석, 편집 및 최적화하기

  • 필터 설계를 내보내거나 MATLAB® 코드 생성하기

자세한 내용은 필터 디자이너 소개 항목을 참조하십시오.

DSP System Toolbox™ 제품이 설치된 경우 필터 디자이너에는 고급 필터 설계 방법과 필터를 양자화할 수 있는 기능이 통합되어 있습니다. 자세한 내용은 filterDesigner (DSP System Toolbox) 항목을 참조하십시오.

참고

이 앱을 사용하려면 화면 해상도가 640 × 480보다 커야 합니다.

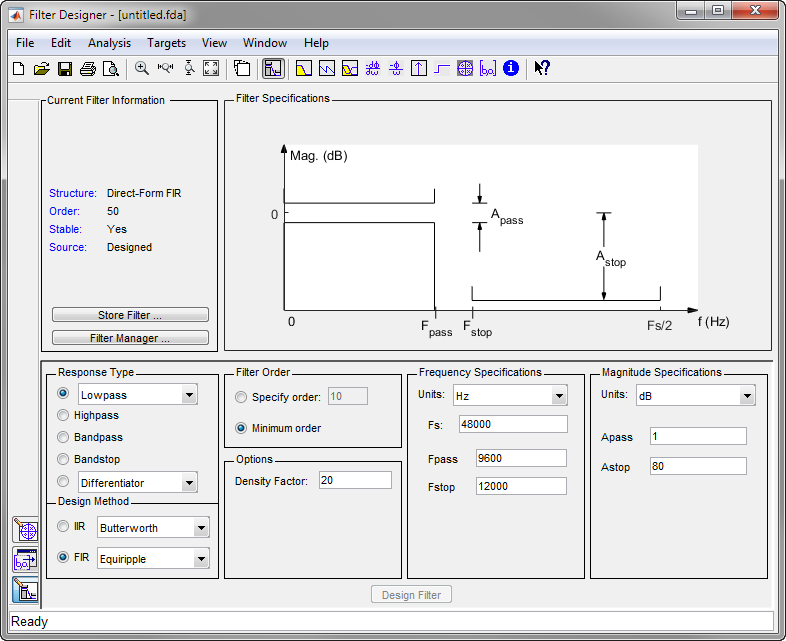

Filter Designer app

필터 디자이너 앱 열기

  • MATLAB 툴스트립: 탭의 신호 처리 및 통신에서 앱 아이콘을 클릭합니다.

  • MATLAB 명령 프롬프트에서 filterDesigner를 입력합니다.

예제

모두 확장

필터 디자이너 앱을 사용하여 1kHz로 샘플링된 신호에 사용할 50차 등리플 FIR 대역통과 필터를 생성합니다.

N = 50;
Fs = 1e3;

통과대역이 200~300Hz 주파수 범위이고 양쪽의 천이 영역이 50Hz의 폭을 갖도록 지정합니다.

Fstop1 = 150;
Fpass1 = 200;
Fpass2 = 300;
Fstop2 = 350;

다음과 같이 최적화 피팅을 위한 가중치를 지정합니다.

  • 저주파수 저지대역은 3

  • 통과대역은 1

  • 고주파수 저지대역은 100

필터 디자이너 앱을 엽니다.

Wstop1 = 3;
Wpass = 1;
Wstop2 = 100;

filterDesigner

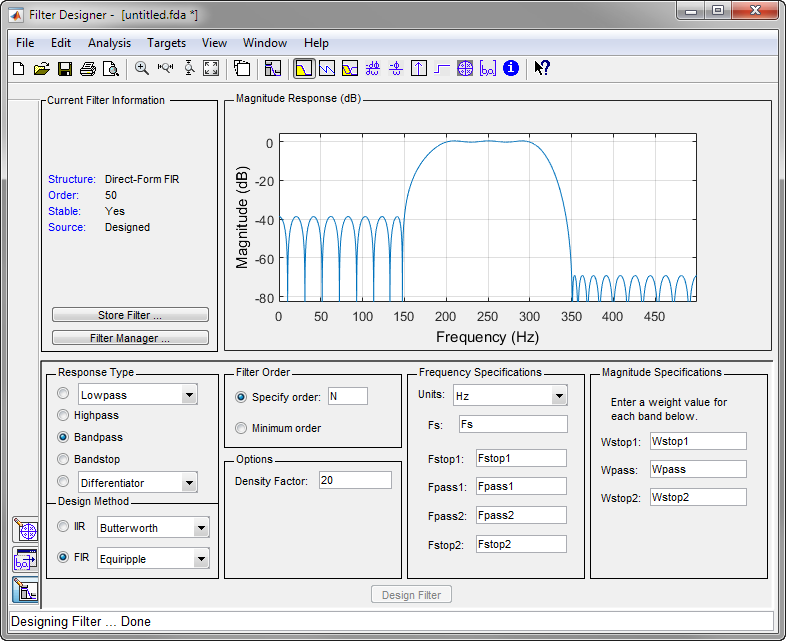

앱을 사용하여 필터의 나머지 부분을 설계합니다. 주파수 제약 조건과 크기 사양을 지정하려면 만들어 둔 변수를 사용하십시오.

  1. 응답 유형대역통과로 설정합니다.

  2. 설계 방법FIR로 설정합니다. 드롭다운 목록에서 등리플(Equiripple)을 선택합니다.

  3. 필터 차수에서 차수를 N으로 지정합니다.

  4. 주파수 사양에서 FsFs로 지정합니다.

  5. 필터 설계를 클릭합니다.

다음과 같은 조각별 주파수 응답을 갖는 FIR 필터를 설계합니다.

  • 0과 0.19π rad/sample 사이의 정현파.

    F1 = 0:0.01:0.19;
    A1 = 0.5+sin(2*pi*7.5*F1)/4;
  • 0.2π rad/sample과 0.78π rad/sample 사이의 조각별 선형 섹션.

    F2 = [0.2 0.38 0.4 0.55 0.562 0.585 0.6 0.78];
    A2 = [0.5 2.3 1 1 -0.2 -0.2 1 1];

  • 0.79π rad/sample과 나이퀴스트 주파수 사이의 2차 섹션.

    F3 = 0.79:0.01:1;
    A3 = 0.2+18*(1-F3).^2;

필터 차수를 50으로 지정합니다. 주파수 벡터와 진폭 벡터를 통합합니다. 최적화 피팅 중에 모든 대역에 동일한 가중치를 적용하려면 모두 1로 구성된 가중 벡터를 지정하십시오. 필터 디자이너 앱을 엽니다.

N = 50;

FreqVect = [F1 F2 F3];
AmplVect = [A1 A2 A3];
WghtVect = ones(1,N/2);

filterDesigner

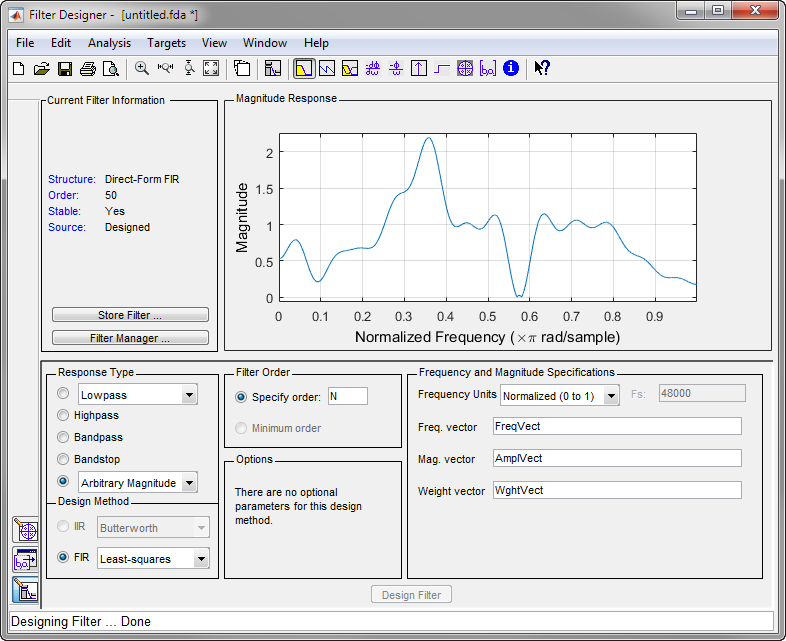

앱을 사용하여 필터를 설계합니다.

  1. 응답 유형에서 미분기 옆에 있는 버튼을 선택합니다. 드롭다운 목록에서 임의 크기를 선택합니다.

  2. 설계 방법FIR로 설정합니다. 드롭다운 목록에서 최소제곱(Least-squares)을 선택합니다.

  3. 필터 차수에서 차수를 변수 N으로 지정합니다.

  4. 주파수 사양과 크기 사양에서 만들어 둔 변수를 지정합니다.

    • 주파수 벡터FreqVect.

    • 크기 벡터AmplVect.

    • 가중 벡터WghtVect.

  5. 필터 설계를 클릭합니다.

  6. 플롯의 y축을 마우스 오른쪽 버튼으로 클릭하고 크기를 선택하여 크기 응답을 선형 단위로 표현합니다.
