그리드 선을 추가하고 배치 편집하기

이 예제에서는 그리드 선을 그래프에 추가하는 방법을 보여줍니다. 또한, 그리드 선의 배치를 편집하고 모양을 수정하는 방법을 설명합니다.

그리드 선 표시

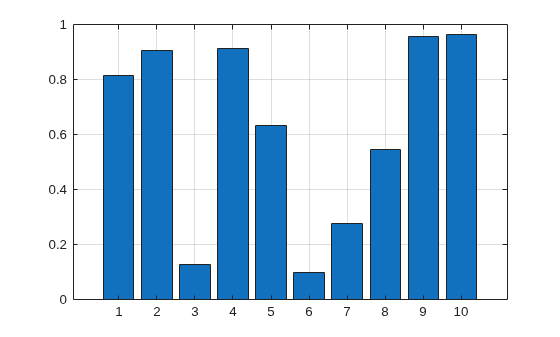

막대 차트를 생성하고 그리드 선을 표시합니다. 그리드 선이 눈금 위치에 표시됩니다.

y = rand(10,1);
bar(y)
grid on

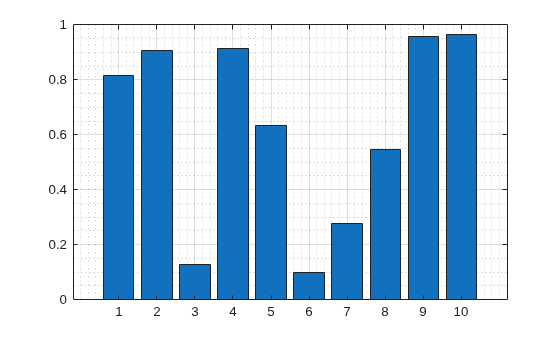

눈금 사이에 보조 그리드 선을 추가합니다.

grid minor

모든 그리드 선의 표시를 해제합니다.

grid off

특정 방향으로 그리드 선 표시하기

Axes 객체에 액세스하고 XGrid, YGrid, ZGrid 속성을 설정하여 특정 방향으로 그리드 선을 표시합니다. 이들의 속성을 'on' 또는 'off'로 설정합니다.

2차원 플롯을 생성하고 y 방향으로만 그리드 선을 표시합니다.

y = rand(10,1);
bar(y)
ax = gca;
ax.XGrid = 'off';
ax.YGrid = 'on';

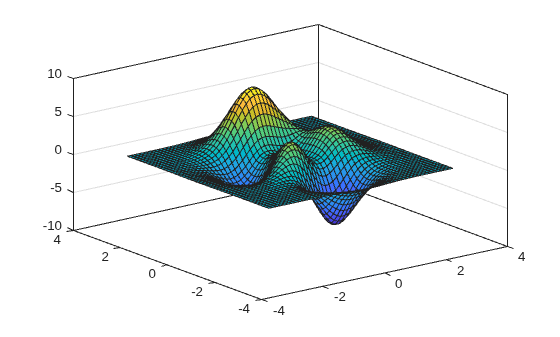

3차원 플롯을 생성하고 z 방향으로만 그리드 선을 표시합니다. box on 명령을 사용하여 좌표축 주위에 상자 윤곽선을 표시합니다.

[X,Y,Z] = peaks;
surf(X,Y,Z)
box on
ax = gca;
ax.ZGrid = 'on';
ax.XGrid = 'off';
ax.YGrid = 'off';

그리드 선 배치 편집하기

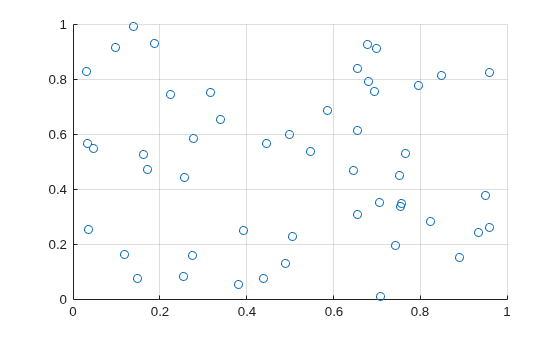

난수 데이터로 구성된 산점도 플롯을 생성하고 그리드 선을 표시합니다.

x = rand(50,1);
y = rand(50,1);
scatter(x,y)
grid on

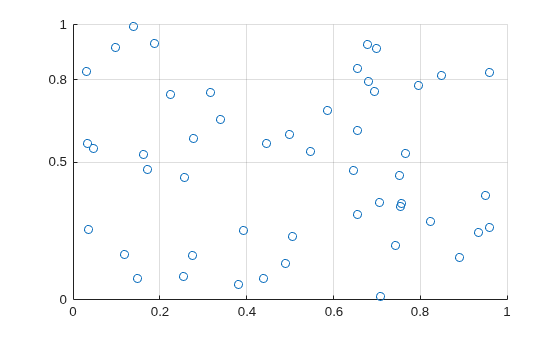

그리드 선이 눈금 위치에 표시됩니다. 눈금 위치를 변경하여 그리드 선의 배치를 편집합니다.

xticks(0:0.2:1)
yticks([0 0.5 0.8 1])

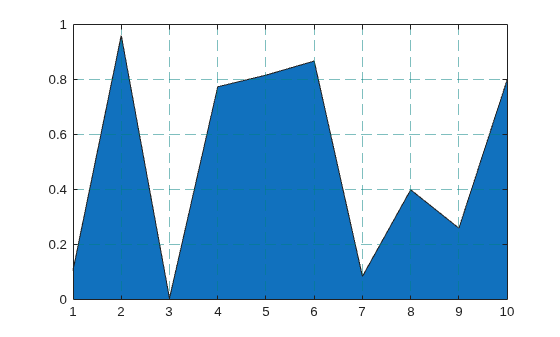

그리드 선의 시각적 모양 수정하기

영역 플롯의 색, 선 스타일, 그리드 선 투명도를 변경합니다. Axes 객체에 액세스하여 그리드 선의 모양을 수정합니다. 그런 다음 GridColor, GridLineStyle, GridAlpha 속성과 같이 그리드와 관련된 속성을 설정합니다. Layer 속성을 설정하여 플롯 맨 위에 그리드 선을 표시합니다.

y = rand(10,1);
area(y)
grid on

ax = gca;
ax.GridColor = [0 .5 .5];
ax.GridLineStyle = '--';
ax.GridAlpha = 0.5;
ax.Layer = 'top';
