checkerboard

체커보드 영상 만들기

구문

I = checkerboard

I = checkerboard(n)

I = checkerboard(n,p,q)

설명

I = checkerboard는 4개의 식별 가능한 코너가 있는 8×8 정사각형 체커보드 영상을 만듭니다. 체커보드 패턴은 타일로 구성됩니다. 각 타일에는 4개의 정사각형이 있고, 각 정사각형의 각 변은 기본적으로 10픽셀입니다. 체커보드의 좌반면에 있는 밝은 정사각형은 흰색입니다. 체커보드의 우반면에 있는 밝은 정사각형은 회색입니다.

TILE = [BLACK LIGHT; LIGHT BLACK]

I = checkerboard(n)은 8×8 정사각형 체커보드 영상을 만듭니다. 여기서 각 정사각형은 각 변에 n개의 픽셀이 있습니다.

I = checkerboard(n,p,q)는 사각형 체커보드 영상을 만듭니다. 여기서 p는 타일의 행 개수이고 q는 타일의 열 개수입니다. q를 생략할 경우 열 개수는 기본적으로 p로 지정되며 체커보드는 정사각형 모양으로 생성됩니다. 각 정사각형의 각 변은 n픽셀입니다.

예제

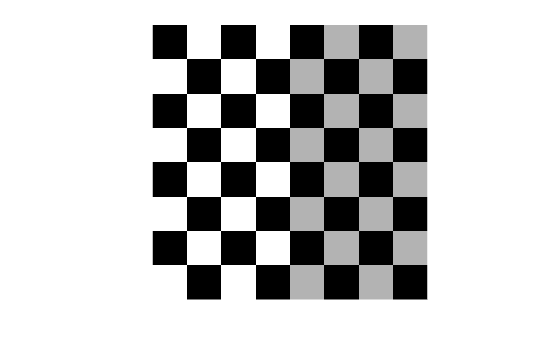

정사각형 체커보드 만들기

각 정사각형의 변 길이가 20픽셀인 체커보드를 만듭니다.

I = checkerboard(20);

체커보드를 표시합니다.

imshow(I)

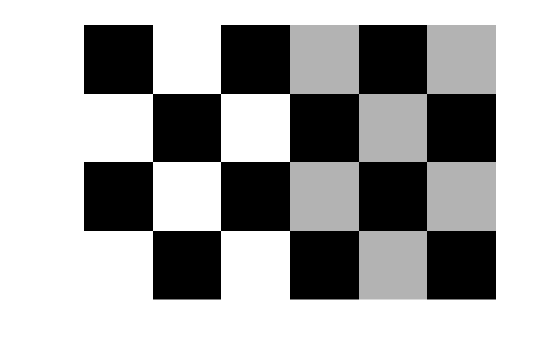

사각형 체커보드 만들기

높이가 타일 2개, 너비가 타일 3개인 직사각형 체커보드를 만듭니다. 모든 정사각형의 변 길이는 20픽셀입니다.

J = checkerboard(20,2,3);

체커보드를 표시합니다.

figure
imshow(J)

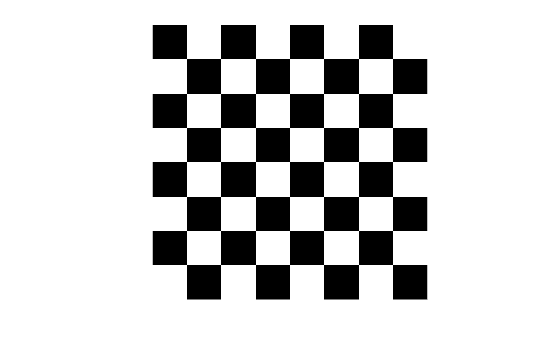

흑백 체커보드 만들기

디폴트 타일 크기 및 디폴트 행/열 수로 흑백 체커보드를 만듭니다.

K = (checkerboard > 0.5);

체커보드를 표시합니다.

figure
imshow(K)

입력 인수

n — 각 정사각형의 변 길이(단위: 픽셀)

10 (디폴트 값) | 양의 정수

체커보드 패턴에서 각 정사각형의 변 길이(단위: 픽셀)로, 양의 정수로 지정됩니다.

p — 타일의 행 개수

4 (디폴트 값) | 양의 정수

체커보드 패턴에서 타일의 행 개수로, 양의 정수로 지정됩니다. 타일당 4개의 정사각형이 있으므로 체커보드에는 2*p개의 정사각형 행이 있습니다.

q — 타일의 열 개수

양의 정수

체커보드 패턴에서 타일의 열 개수로, 양의 정수로 지정됩니다. q를 생략할 경우 값은 기본적으로 p로 지정되며 체커보드는 정사각형 모양으로 생성됩니다. 타일당 4개의 정사각형이 있으므로 체커보드에는 2*q개의 정사각형 열이 있습니다.

출력 인수

I — 체커보드 패턴의 사각형 영상

2차원 숫자형 배열

체커보드 패턴의 사각형 영상으로, 2차원 숫자형 배열로 반환됩니다. 체커보드의 좌반면에 있는 밝은 정사각형은 흰색입니다. 체커보드의 우반면에 있는 밝은 정사각형은 회색입니다.

데이터형: double

버전 내역

R2006a 이전에 개발됨

참고 항목

fitgeotform2d | imwarp
